Эндоскоп медицинский и его разновидности

проверено  Материал проверен:   Обновлен: 17.02.2015

urolosДанный медицинский инструмент используют с целью осмотра внутренних органов пациента, для осуществления определенных манипуляций. В человеческий организм эндоскоп возможно ввести двумя путями: через выполненный скальпелем надрез на теле, или же через естественные отверстия.

Виды медицинских эндоскопов и их характеристики

Главными критериями деления эндоскопов на виды являются:

  • Цель применения эндоскопов. Исходя из указанного критерия, рассматриваемые приборы бывают:
  1. Смотровые. Используют с целью изучения состояния внутренних органов, полостей.
  2. Операционные. С помощью таких эндоскопов можно осуществлять также хирургические манипуляции.
  3. Биопсийные. Дают возможность взятия пробы ткани с органа, который нужно изучить.

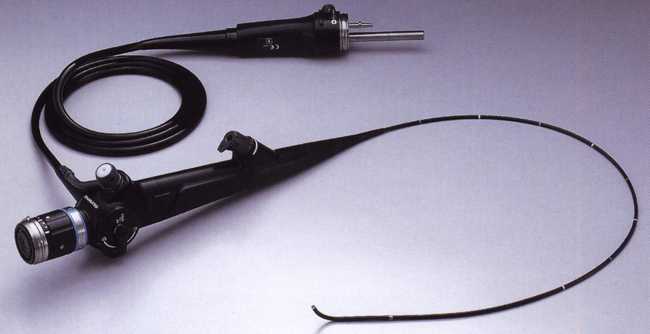

BF-XP60_russian

  • Возраст пациента, которому предстоит обследование при помощи эндоскопа, определяет деление этих приборов на:
  1.  Детские эндоскопы. Для осуществления диагностических, хирургических мероприятий у маленьких пациентов, доктора используют эндоскопы, что имеют небольшой диаметр рабочей части.
  2.  Эндоскопы для взрослых.
  • Метод фиксирования изображения, которое воможно получить после внедрения рассматриваемого прибора в организм. Согласно данному критерию различают:
  1.  Фотоэндоскопы. Оборудованы фотографическим миниприбором, при помощи 2d96eb69adb42446a9960aa35e43e545которого полученное изображение выводится на фотопленку.
  2.  Телеэндоскоп. Все, что зафиксировано введенным эндоскопом, передается на телеэкран.
  3.  Киноэндоскоп. Фиксация изображения производится на кинопленке.
  4.  Проекционный эндоскоп. При помощи такого эндоскопа все, что выявляется им в процессе применения возможно вывести на экран.
  • Конструкция эндоскопов. Зачастую эндоскопы по данному критерию разделяют на две группы:
  1.  Жесткие. Представляют собой короткую металлическую трубку, которая укомплектована лампочкой (для освещения), окуляром (для увеличения картинки). Жесткие эндоскопы не изготовляют длинными, — для получения изображения с максимально высоким качеством. Их недостатком является ограниченность участков, которые можно изучить.
  2.  Гибкие. Исходя из названия понятно, что такие эндоскопы могут изгибаться, доходя до самых отдаленных уголков организма. При необходимости тотального исследования ЖКТ гибкие эндоскопы будут незаменимы, однако их недостатком является плохое, по сравнению с жесткими эндоскопами, качество изображения.

В зависимости от того, какой участок организма следует изучить, вылечить используются различные эндоскопы.

Если рассматривать жесткие эндоскопы, то зачастую в медицине применяются следующие их виды:

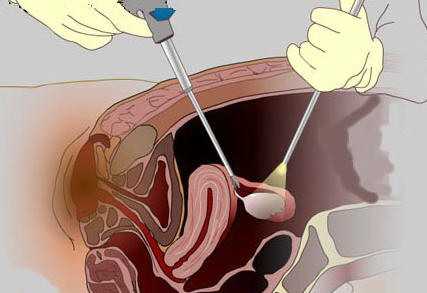

  •  Лапароскоп. Популярен в гинекологии; при немасштабных хирургических 1манипуляциях.
  •  Ректоскоп. Полезен для исследования прямой кишки. Длина жесткого ректоскопа не превышает 30 см.
  •  Эзофагоскоп. Применяют для извлечения из пищевода габаритных инородных тел.
  •  Цистоскоп. Используют в урологии, когда нужно произвести ретроградную катетеризацию мочеточников.

Эндоскопы гибкие могут быть изготовлены в нескольких вариациях, самые популярные из которых следующие:

  •  Гастроскоп. Применяют для изучения, биопсии пищевода, желудка, двенадцатиперстной кишки, выявления кровотечения в ЖКТ, выполнению мер для его устранения.

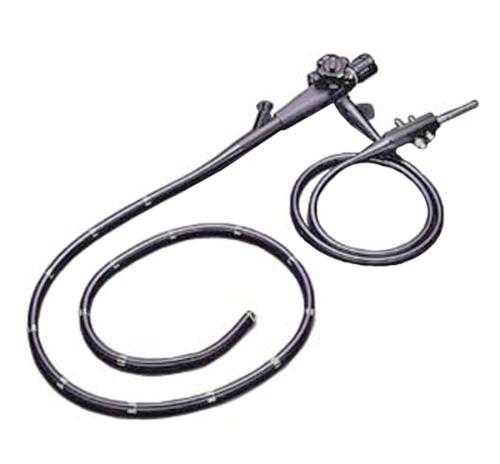

  •  Колоноскоп. Благодаря значительной удлиненности данного медицинского fc38fvинструмента (160 см) можно произвести масштабное обследование ободочной кишки.
  •  Бронхоскоп. Имеет незначительный диаметр, незаменим для обследования бронхиального дерева. После хирургических манипуляций посредством бронхоскопов из дыхательных путей извлекают слизистые образования.
  •  Цистоскоп. Служит для осмотра желчного протока. Благодаря гибкому цистоскопу можно обнаружить опухоли, камни, своевременно ликвидировать их.
  •  Артериоскоп. Незаменим при изучении состояния стенок сосудов, ликвидации проблем, связанных в кровотоком.

Как качественно и правильно провести дезинфекцию медицинского эндоскопа?

Эндоскоп, вместе с инструментами, которыми он укомплектован должен проходить несколько этапов обработки:

  •  Предварительная очистка. Сразу после окончания манипуляции, ручным способом удаляются видимые загрязнения. Та часть прибора, которая была задействована в манипуляции, обрабатывается посредством мыльного раствора и салфетки.
  •  Проверка эндоскопа на предмет протечки. Эндоскоп отключают от источника питания, размещают в зонах электрических разъемов колпачки, прибор погружают в воду. Если на каком-нибудь участке эндоскопа наблюдается образование пузырьков — целостность прибора нарушена.
  •  Механическая очистка. Производится ручным способом, после отсоединения съемных деталей, с использованием воды, моющих средств, щеток для отверстий. Длительность замачивания деталей в мыльном растворе не должна превышать 4-5 минут, после чего отверстия следует обработать щеткой. По завершению чистки, детали эндоскопа ополаскивают, высушивают.
  •  Дезинфекция высокого уровня. Зачастую производится при помощи image074специальных моющих машин с добавлением дезинфицирующих препаратов (перекись водорода, надуксусная кислота, глутаровый альдегид). Реже такую очистку производят ручным способом: составные детали эндоскопа погружают в емкость с водой, куда предварительно добавляют обеззараживающие средства. Время замачивания будет варьироваться от разновидности используемых средств. После окончания обработки прибор тщательно ополаскивают обычной водой.
  •  Промывание, с применением спирта. Просушивание. Для тщательного просушивания внутренних поверхностей эндоскоп продувают воздухом. Наружную часть протирают полотенцем. По завершению очистки рассматриваемый прибор помещают в специальный шкаф, где он будет находиться в вертикальном положении.

Какая камера медицинского эндоскопа лучше – с волоконной или линзовой оптикой?

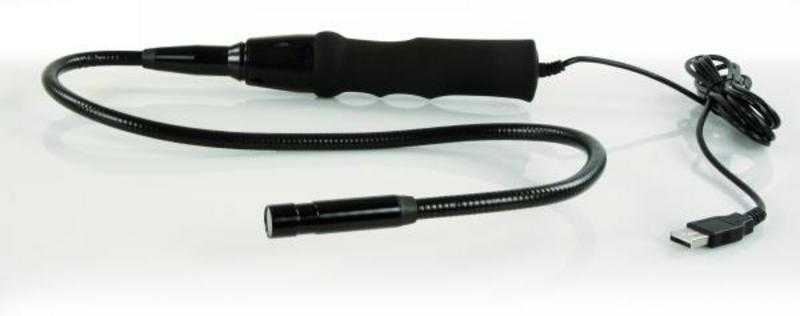

ett1530378_5

Каждая из этих 2-х видов оптических систем имеет ряд преимуществ и недостатков. Выбор той или иной оптики будет зависеть от целей использования эндоскопа, участка, на котором предстоит работа с данным прибором:

  1. Волоконная оптика хороша тем, что информация об объекте может передаваться по извилистому пути. Это позволяет провести обследование всего желудочно-кишечного тракта, изучить нижние дыхательные пути, мочевыводящие протоки, иные участки организма. Однако качество получаемого изображения не позволяет выявить ряд существующих патологий. Волоконной системой передачи изображения комплектуются гибкие эндоскопы.
  2. Линзовая оптика, что характерна для жестких эндоскопов позволяет в несколько раз увеличить изучаемый объект, не искажая его. Это способствует выявлению и ликвидации некоторых серьезных заболеваний на ранних стадиях. Приборы с линзовой системой передачи изображения ограничены расстоянием – изображение может передаваться только по ровному пути.

Популярные производители медицинских эндоскопов – обзор моделей, сравнение цен

В аспекте качества среди импортных эндоскопов наиболее популярными считаются:

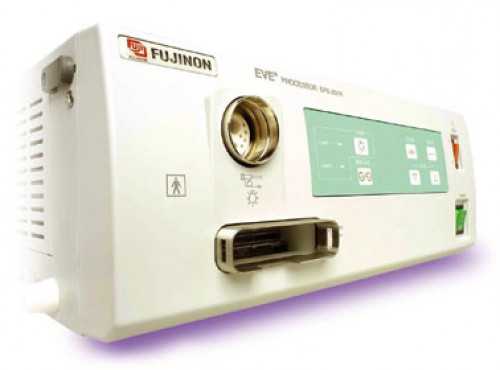

  • Fujinon (Япония). Выпускает гибкие эндоскопы для обследования желудочно-70кишечного тракта, двенадцатиперстной кишки, толстой кишки. Цена за единицу продукции стартует от 350 тыс. руб. Бронхофиброскопы фирмы Fujinon имеют незначительный диаметр (до 5,9 мм.), широкий обзор. Их стоимость составляет около 400 тыс. рублей.
  • Olympus (Япония). Производит бронховидеоскопы, которые благодаря малому диаметру (около 4,2 мм.), высокому качеству изображения завоевали популярность на рынке медтоваров. Их стоимость составляет около 500 тыс. рублей.
  • Pentax (Япония). В российских частных клиниках нередко можно встретить гастроскопы (500-550 тыс. рублей) и бронхоскопы (600 тыс. рублей) этой фирмы.
  • Welch Allyn (США). Ректоскопы из нержавеющей стали, что имеют волоконную систему передачи изображения, пользуются немалым спросом. Цена изделия – 60-65 тыс. рублей.

Среди российских производителей известными являются:

  • ЛОМО. Занимается выпуском жестких/гибких эндоскопов. Самыми популярными продуктами в России, других странах являются бронхоскопы (200-220 тыс. руб.), колоноскопы (280-300 тыс. рублей) этого производителя.
  • Оптимед. Производит различные виды эндоскопов: цистоурескопы (от 90 тыс. руб.), гистероскопы (от 70 тыс. руб.), лапароскопы (от 65 тыс. руб.), ректоскопы (от 30 тыс. руб.), аноскопы (от 15 тыс. руб.).
Светлана Беляева

Редактор медицинского журнала
