Маммографы — разновидности и цены

mammograf-amulet-in-use-fullМаммограф – рентгеновская установка, с помощью которой осуществляют исследование молочных желез в целях профилактического осмотра и для своевременного выявления опухолей, прощупать которые не представляется возможным в виду их маленького размера. Какие бывают маммографы, и какой из них лучше – разбираемся.

[obvodka]Содержание статьи:

Виды маммографов по принципу работы: рентгеновский и электроимпедансный

Такие рентген-аппараты, как маммографы, по принципу своей работы разделяются на рентгеновские и электроимпедансные:

  • Рентгеновский аппарат предназначен для обнаружения новообразований и предупреждения патологий. Данная рентгенодиагностическая установка применяется для снимков молочной железы. В процессе обследования обычно делают по 2 изображения каждой молочной железы. Многие маммографы предоставляют возможность проведения биопсии под контролем рентген-аппарата. В комплектацию ряда установок входит вакуумная кассета для выполнения рентгенограммы при условии максимального прижатия к рентген-пленке усиливающих экранов. Отличительная особенность многих маммографов – молибденовый анод. Возникновение рентген-излучения с дискретным спектром происходит при потенциале возбуждения 20 кВ. И напряжение анода у данных маммографов традиционно бывает выбрано в диапазон 20-40 кВ. В аппаратах используют микрофокусные рентген-трубки с вращающимся анодом, и молибденовые/алюминиевые фильтры – для дополнительной фильтрации. Растр используют для снижения рассеянного излучения. Действие рентген-маммографа основано на различном пропускании рентген-лучей тканями разных структур и плотности. Ответ на облучение отличается у пораженных и здоровых участков, что позволяет выявлять аномалии еще на самых первых стадиях их появления.
  • Электроимпедансный маммограф. Современный аппарат, способствующий визуализации распределения электропроводности ткани в поперечных сечениях железы, а также позволяющий выявить патологию на изображениях в качестве областей с аномальными значениями данной электропроводности. Все измерения осуществляют с помощью специальной матрицы, состоящей из определенного количества электродов. Для дополнительной обработки всех изображений используются такие опции программного обеспечения, как контраст и цветная шкала, выделение определенной области, фильтрация цифровых данных. К вычислениям также относится сравнительный анализ с нормой, обновляемость опции «норма», построение графиков по распределению электропроводности, определение уровня электропроводности, стандартных отклонений.

Маммограф цифровой или аналоговый – сравниваем и выбираем

Маммографические установки можно разделить на цифровые и аналоговые аппараты. Основное в них отличие – запись маммограммы «по старинке», на пленку, или же на цифровой носитель. Оборудование может комплектоваться специальным устройством для осуществления биопсии (для четкости диагноза). Классификация аппаратов по приемнику изображений:

  • Пленочный (аналоговый) маммограф. Аппарат оснащен кассетоприемником. В него, в свою очередь, ставят маммографические кассеты с рентген-пленкой. Установки нуждаются в комплектовании автоматической проявочной машиной. Цена на такие маммографы является самой низкой. Рентген-лучи данного маммографа, генерируемые трубкой, протекают через молочную железу, формируя изображения на пленке. Минус: с полученным изображением сделать уже ничего нельзя (в том числе и копию). А при некорректном расчете режимов лаборантом изображение может быть засветлено либо затемнено, что тоже не поддается исправлению.

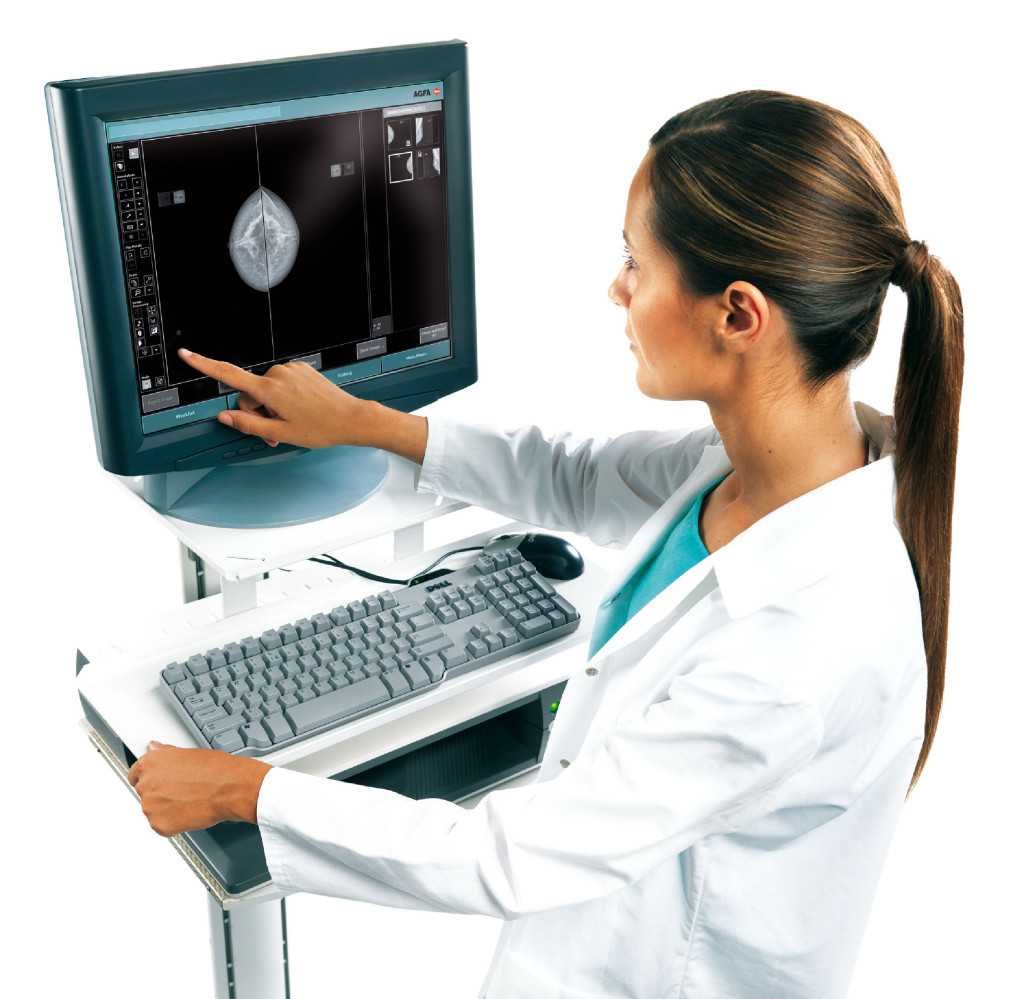

  • Маммограф с оцифровкой. В данном случае вместо классических маммографических кассет используются специальные запоминающие кассеты, считывающиеся в дигитайзере. Контраст изображения – намного более высокий, хранение информации – в цифровом виде, возможно выведение на пленку и просмотр снимков на ПК. По «цене/качеству» данные аппараты – оптимальный выбор.

dx_m_3

  • Полноформатный цифровой маммограф. Наиболее современная установка. Качество снимков – бескомпромиссное, удобство в работе – максимальное. Цена установок достаточно большая (создание полноформатной матрицы – процесс трудный и дорогостоящий). Метод цифровой диагностики наиболее точный. Проходящие через молочную железу рентген-лучи попадают на матрицу, которую после распознает ПК. Далее возможности врача безграничны: изображение можно привести к максимально качественному формату, увеличить для изучения «проблемные» участки, выдать пациенту исследование на цифровом носителе, распечатать нужное количество копий на пленках при необходимости. Цифровой маммограф качественно и эффективно выявляет даже самые мельчайшие нюансы структуры молочной железы и сводит практически к нулю дозу облучения.

Популярные производители маммографов: итальянский Giotto или отечественный Маммо

Какой маммограф лучше – отечественный Маммо или итальянский Giotto? Рассмотрим на конкретных примерах.

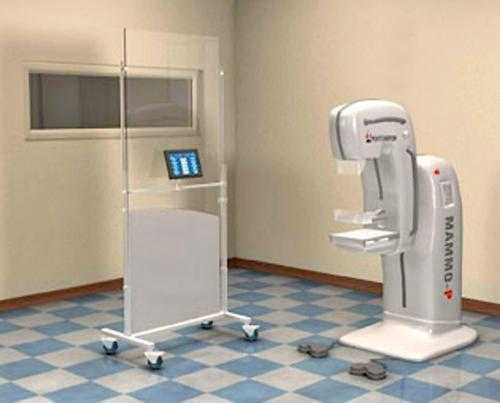

Маммограф Маммо-Р – особенности и характеристики.

  • Предназначен для всех видов маммографических исследований.
  • Оснащен съемочным устройством и удобным пультом управления (планшетным компьютером).
  • Обеспечивает высококачественные снимки и максимальный комфорт пациента 25103при максимальной низкой дозе облучения.
  • Отвечает современным требованиям диагностики молочной железы и представляет собой один из лучших аппаратов-маммографов на отечественном рынке.
  • Отличается легкостью обслуживания, моторизированным управлением.
  • Качество снимков обеспечивается, благодаря мощному высокочастотному УРП, 2-фокусной рентген-трубке, экраноснимочному устройству с синхронизированным растром.
  • К аппарату легко присоединяются разнообразные аксессуары: система установки самостоятельно распознает все устанавливаемые принадлежности и сама устанавливает параметры под устройства.
  • Компьютеризированный пульт управления предназначен для непрерывного отображения состояния установки; для выбора режимов работы установки оператором; для непрерывного контроля над аппаратом; для сервисных функций.
  • Режим изоцентрического перемещения штатива – для стабильной высоты кассетодержателя прижимного стола в отношении пациента при разных поворотах штатива.
  • Режим серийной съемки – для автоматического перемещения штатива в необходимое положение для последующих проекций в серии.
  • Контроль облучения кассеты.
  • Расчет дозы облучения и счетчик сделанных снимков с возможностью обнуления, с фиксированием даты/времени обнуления.
  • Полная комплектация аппарата (от кассетодержателей до рентгенозащитной ширмы).
  • И прочие функции.

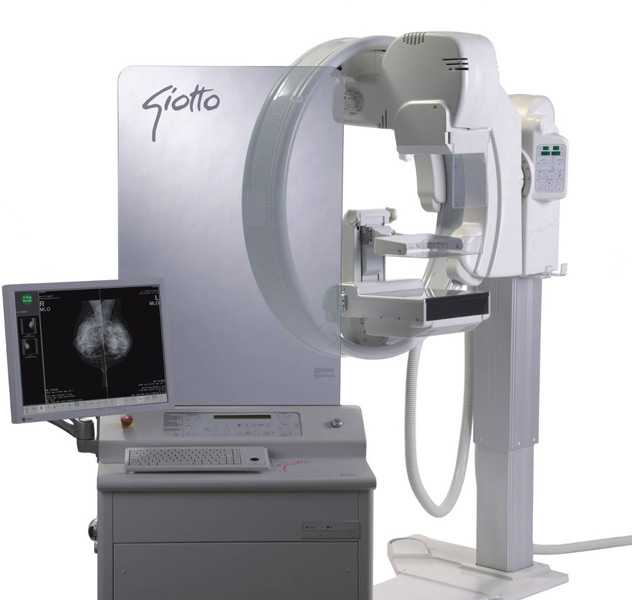

Цифровой маммограф Giotto – особенности и mammo-imc-00-bхарактеристики.

  • Аппарат, созданный по передовым технологиям, с системой для биопсии.
  • Отличается от стандартных систем – имеет кольцевой поворотный штатив для широких возможностей диагностики.
  • Возможна одновременная визуализация тканей железы в 2 проекциях.
  • Возможна биопсия в 2 положениях пациента – лежа, стоя.
  • Минимально болезненная компрессия груди и ее контроль с помощью ПК.
  • Простая и функциональная панель управления.
  • Авторежим контроля экспозиции.
  • И другие функции.

Цены на маммографы в России и зарубежом – как сделать правильную покупку

Диапазон цен на маммографы в России – от 240 000 р до 14 000 000 р (в зависимости от производителя и функциональных особенностей аппаратов):

  • Цена на скрининговые пленочные (аналоговые) маммографы – 3 000 000 р – 5 000 000 р.
  • Цена на диагностические пленочные маммографы – 10 000 000 р – 15 000 000 р.
  • Цена на цифровые маммографы – от 20 000 000 р.

Стоимость маммографов за рубежом составляет от 50 000 до 1 500 000 долларов.
