Как правильно выбрать электроэнцефалограф – характеристики и область применения

Аппарат электроэнцефалограф – это медицинский прибор для исследования и фиксирования процессов, протекающих в головном мозге человека. Сфера применения – контроль мозговой деятельности во время сна, анестезиология, диагностика эпилепсии и её лечение, изучение различных функций мозга. Расшифровка электроэнцефалограммы современных аппаратов дает возможность проникнуть в мозговые процессы тонкого уровня.

 Как работает электроэнцефалограф – принцип работы аппарата

 Посредством электроэнцефалографа записываются поступающие из мозга электрические сигналы.

 Аппарат работает по следующему принципу:

1. На голове человека крепятся электроды, которые улавливают даже мизерные сигналы, возникающие в головном мозге как результат электрических колебаний.
2. Небольшой импульс, поступающий из мозга, преобразуется усилителем в более выраженный, который уже можно фиксировать.
3. Сигнал усиливается прибором в несколько миллионов раз.
4. Наиболее четкими оказываются те электроимпульсы, которые образовались в непосредственной близости от расположенных на голове электродов.
5. Электроволны отдаленных уголков мозга фиксируются при исследовании как слабые импульсы.
6. Усиленный электрический сигнал преобразуется затем в видимую на компьютерном мониторе кривую линию энцефалограммы.

 Современный электроэнцефалограф анализатор – это простой в управлении, легкий и высокопроизводительный прибор, работающий по принципу компьютера.

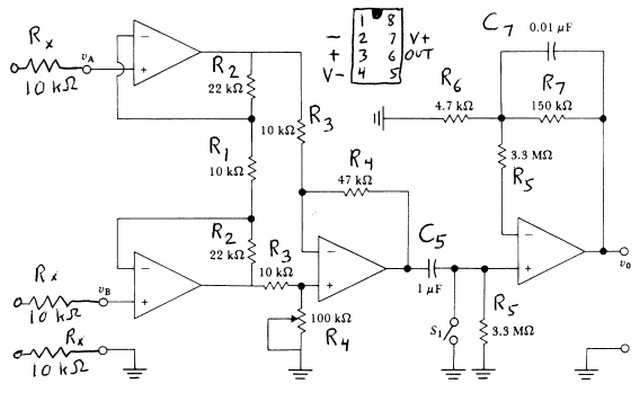

 Как сделать электроэнцефалограф своими руками — схема

Сделать электроэнцефалограф самостоятельно для технически подготовленного человека вполне возможно.

 Схема устройства прибора выглядит следующим образом:

•  Прежде всего, для корректной работы самодельного электроэнцефалографа необходимо иметь надежное заземление, к которому будет подключаться прибор. Без качественного заземления результаты исследований могут существенно отличаться от истинных.
• Для соединения аппарата с исследуемым человеком при помощи штырьковых соединителей делается датчик в виде расчески. Штырьки датчика при исследовании будут соприкасаться с головой человека. Из-за малой площади контакта штырьков расчески с кожей головы пациента в создаваемой цепи на участке кожа-электрод возникает высокоомное сопротивление – порядка 1 Мом. В проводе же, подсоединяемом к электроду, сопротивление низкоомное.
• В результате такого противодействия возникают паразитные шумы, подавляющие полезный сигнал. Для устранения проблемы схема электроэнцефалографа дополняется так называемым повторителем, который имеет близкое к бесконечности входное сопротивление, а выходное при этом почти равно нулю.
• С целью еще большего шумоподавления провода питания и сигнальный провод делают экранированными.
•  Чтобы довести сигнал электроимпульсов головного мозга до необходимого уровня, в схему добавляется усилитель. В указанной цепочке имеются также дополнительные конденсаторы и резисторы, которые при желании можно не использовать.

Читайте также: Карманный портативный кардиограф: принципы работы и области применения, основные производители и цены

Производители и цены на электроэнцефалографы

 При выборе электроэнцефалографа необходимо учесть, где он будет использоваться, какой именно функционал нужен для исследований, прибор какого производителя предпочтительнее.

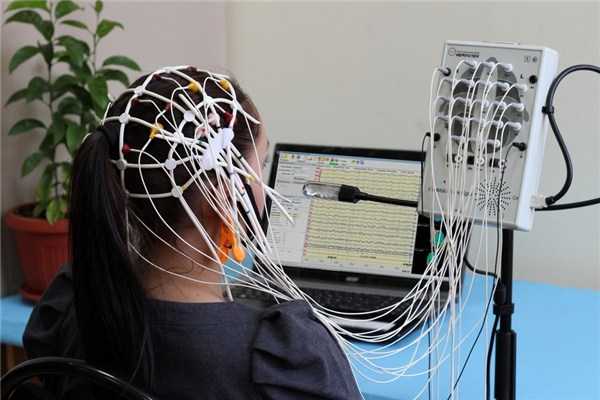

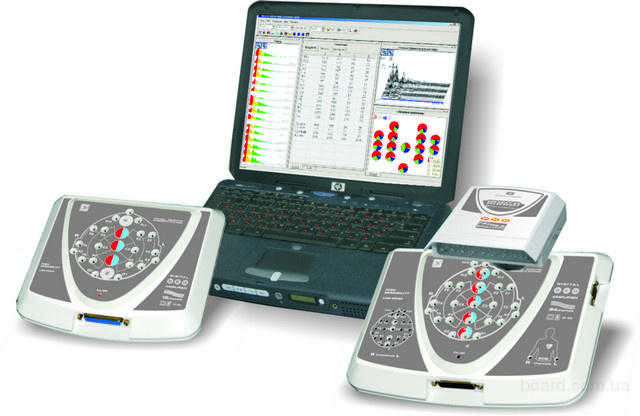

 Электроэнцефалограф Энцефалан

 Данный прибор выпускается в стационарном и в мобильном исполнении.

 Мобильный портативный электроэнцефалограф с автономным питанием активно применяют для обследований сотрудники МЧС, врачи скорой медицинской помощи. Его используют в нейрореанимационных, неврологических, психиатрических, диагностических отделениях, а также при научных изысканиях и во время проведения обучения.

 Аппарат электроэнцефалограф Энцефалан имеет эффективный функционал для:

•  Визуального анализа энцефалограммы.
• Нескольких видов математической обработки (функция когерентности, спектральный и автоматический анализ, другие задачи).
• Поиска источников патологической активности мозга и их локализации в трёхмерном пространстве.
• Распознавания функциональной асимметрии мозга, включая оценивание глубины взаимодействий между полушариями и внутри них.
• Улавливания пароксизмальной активности в автоматическом режиме.
• Параллельного анализа и регистрации нескольких каналов исследования.
• Возможности продолжительного ЭЭГ мониторинга состояния больного.
• Сохранения, редактирования и распечатывания результатов.

 Прибор выпускается в базовой, профессиональной, оптимальной и элитной версиях.

 Число каналов разное — от 8 до 32 в зависимости от модификации.

 В комплект входят, чаще всего, также пульт пациента с тремя кнопками, видео-, фото-, фоно- и электростимуляторы.

 Можно купить этот электроэнцефалограф по цене от 320 000 до 770 000 руб, в зависимости от модели, вида (стационарный или портативный), заявленной комплектации производителя, дополнительных опций.

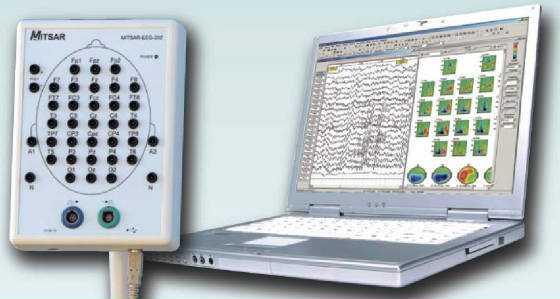

 Электроэнцефалограф Мицар

 Это устройство представляет собой целый комплекс с программно-аппаратным оснащением.

 С его помощью проводятся диагностические исследования в неврологических отделениях, пунктах функциональной диагностики, у пациента дома.

 Устройство имеет стандартный и расширенный тип программного обеспечения.

 Аппарат мицар также имеет:

• Расширенную полосу пропускания: от 0,16 до 70 Гц.
• До двадцати одного канала ЭЭГ и один канал ЭКГ.
• Четыре дополнительных полиграфических канала.
• Светодиодный фотостимулятор.
• Фоностимулятор с функцией добавления звуков из базы компьютера.
• Функцию анализа сердечных ритмов.
• Уровень внутренних шумов прибора крайне низкий — от 0,25 до 2 мкВ.
• Синфазные помехи до 90 дБ на 10 Гц подавляются.
• Входное сопротивление – свыше 200 Мом.
• На передней панели и через экран монитора предусмотрена проверка электродного сопротивления.
• Генератор калибровочного сигнала является встроенным.
• Электроизоляция выполнена оптическая – 4 кВ.
• Прибор снабжен USB разъемами и кабелем для соединения с ПК и с блоком питания.

 Прибор электроэнцефалограф Мицар без учета штатива и компьютера весит меньше одного килограмма.

 Ориентировочная цена электроэнцефалографа составляет от 138 000 до 271 000 руб. в зависимости от модификации и комплектации.

 Электроэнцефалограф Galileo planet 2000

 Модель электроэнцефалографа Галилей итальянского производства имеет 24 канала необходимой мощности, усилитель низкочастотный, функции одноместного дублирования канала и компенсации помех.

Основные характеристики прибора:

• Мощность внутренних шумов – до 1,5 единиц.
• Диапазон мощности прибора находится в пределах от 5 до 1000 единиц.
• Регулируемая чувствительность – 0,5-200 мВ/мм.
• Процессор совместим с IBM, прибор управляется с помощью установленной программы, есть функция сохранения записей на диске.
• Визуально 15-ти дюймовое изображение результатов исследования можно наблюдать на мониторе.
• Размеры аппарата составляют 30,9 х 19,7 х 25,6 см либо 78,5 х 50 х 65 см.
• Осуществляется автоматическая калибровка помех.

 Цена аппарата электроэнцефалограф Galileo Planet 2000 колеблется в диапазоне 250-280 тысяч рублей.

 Производители портативных электроэнцефалографов

 Портативные приборы выпускают, как отечественные, так и зарубежные заводы высокоточной медицинской техники.

 Среди российских фирм такой направленности следует выделить:

• Таганрогский завод Медиком МТД.
• Петербургскую фирму «Мицар».
• Компанию «УльтраМед».

 За рубежом аналогичную портативную технику выпускают в:

• Японии.
• Корее.
• Соединенных штатах Америки.
• Италии.
