Компьютерный реограф – аппарат для диагностики кровообращения

проверено  Материал проверен:   Обновлен: 03.02.2015

Реограф — прибор из арсенала функциональной диагностики. С его помощью оценивается кровоснабжение органов и тканей в систолу и диастолу. В медицине используют методики регистрации пульсовой волны для разных зон тела: сердца, мозга, магистральных сосудов, печени, легких, конечностей и др.


Как работают реографы и зачем они нужны?

В основе реографии лежит измерение пульсовых колебаний полного электрического сопротивления тканей организма. Методика учитывает основные физические законы.

Кровь, как жидкая среда, обладает максимальной электропроводимостью. Во время систолы в сосудах находится большой объем крови, а значит и электропроводимость этих тканей повышается. Во время диастолы наблюдаются обратные процессы.

Реограф

Реограф графически отражает пульсовые изменения электропроводимости. Фиксируемая волна называется реограммой.

Устройство прибора:

  1. Генератор электрического тока.
  2. Датчики (электроды).
  3. Преобразовательная часть (амплитудный или фазочувствительный детектор).

Металлические электроды устанавливают на исследуемую часть тела, согласно утвержденной схеме. Для улучшения контакта на обезжиренную кожу предварительно фиксируют ткань, пропитанную физиологическим раствором.

Современные реографы подключаются к персональному компьютеру, ноутбуку. Это дает возможность провести программный анализ реограмм. Математически оценивается более 50 линейных, временных, объемных показателей, автоматически интерпретируются полученные параметры.

Роль врача заключается в первую очередь в выборе циклов для компьютерной обработки и расстановке контрольных точек.

Существует два основных метода реографии:

  1. РеографЦентральная реография (исследование кровотока в легочной артерии и аорте).
  2. Реовазография (исследование кровотока в периферических сосудах).

Исследование центральной гемодинамики обычно назначает кардиолог. Кровоток в периферических сосудах может оцениваться по рекомендации терапевта, хирурга, невролога, эндокринолога, офтальмолога, уролога, стоматолога и других специалистов.

Читайте также: МРТ – преимущества магнитно-резонансной томографии перед другими методами диагностики

Популярные модели реографов и примерные цены

Представленные на российском рынке модели реографов являются в большинстве случаев разработками отечественных НИИ. Цена приборов зависит от функциональных возможностей, дополнительных опций, комплектации.

Российский реограф-полианализатор РГПА-6/12 «Реан-Поли» производится в Таганроге фирмой ООО «Медиком МТД». Кроме реограмм, такие полианализатор может регистрировать электрокардиограмму, фотоплетизмограмму, рекурсию дыхания, электроэнцефалограмму, кожно-гальваническую реакцию, температуру, электромиограмму.

РГПА-6/12 «Реан-Поли» выпускается в четырех вариантах, включающих разные сочетания реографических и полиграфических каналов. Безусловное преимущество полианализатора — способность оценивать пульсовую волну в зависимости от деятельности сердечной мышцы, вегетативной нервной системы, электрической активности головного мозга и других параметров. РГПА-6/12 «Реан-Поли» помогает диагностировать нарушения кровотока и выявить причину патологии.

Существенным «минусом» всех моделей РГПА-6/12 «Реан-Поли» является их высокая стоимость. Различные варианты исполнения и комплектации («базовая», «профессиональная», «элитная») влияют на цену. При покупке одновременно требующейся вычислительной и оргтехники, стоимость прибора может составить 300 000 рублей.

Реограф МицарРеограф «Мицар-РЭО» также производится в России (С-Петербург). Этот портативный прибор может использоваться как в стационарных условиях, так и на выездных обследованиях. Одного комплекта аккумуляторов хватает на 50 часов работы (снятие реограммы или ЭКГ) без подзарядки. «Мицар-РЭО» выполняет регистрацию реоэнцефалографии, реовазографии, тетрополярной грудной реографии по Кубичеку, интегральной реографии по Тищенко, реографии лёгочной артерии, реогепатографии, реоофтальмографии и кардиоритмографии. Стоимость реогрофа без персонального компьютера и оргтехники — от 69 000 рублей.

Реограф «Диамант-Р» также производится в С-Петербурге. С его помощью можно выполнить реовазографию, реоэнцефалографию, торакальную реографию, интегральную реографию, интегрально-торокальную реографию. Комплекс обеспечивает синхронную регистрацию, автоматическую обработку реограмм, мгновенное получение синдромальных заключений по выбранным методикам исследований, оценку функциональных проб. Цена модели «Диамант-Р» без вычичлиельной и оргтехники — от 74 000 рублей.

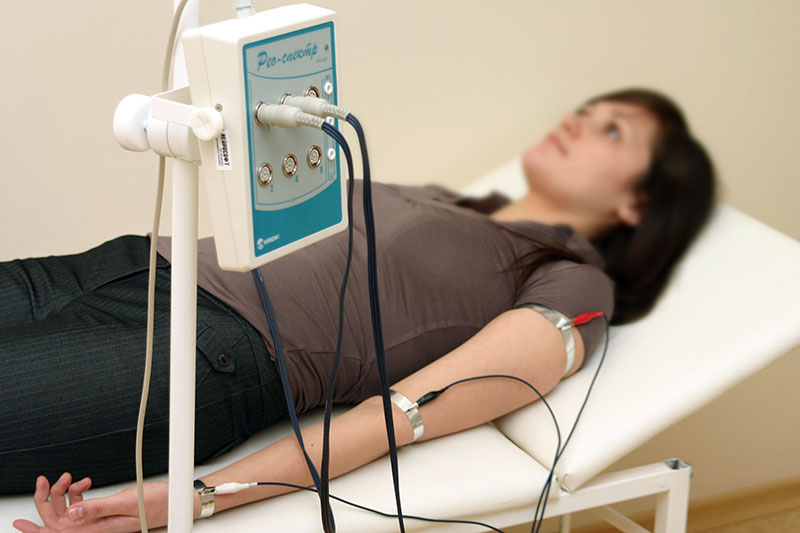

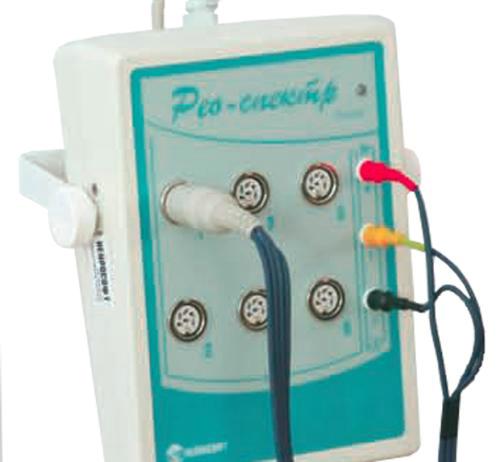

Реограф Рео-спектрРеорограф «Рео-Спектр 3» производится компанией «Нейрософт» (Иваново). Регистрация идет по 6 реографическим каналам с временным разделением и задаваемой программно частотой измерительного тока. Возможности прибора — реоэнцефалография, реовазография, реокардиография, реоэнцефалокардиография, интегральная реография, полиреокардиография, реопульмонография, реоофтальмография, реогепатография, реоренография, реоутерография, реопростатография. Цена прибора без вычислительной и оргтехники — от 155 000 рублей.

Реограф «Валента» также производится в России. Это самая экономичная модель — за 40 000 рублей можно приобрести универсальный регистратор, активный реографический разветвитель с кабелями и электродами, программное обеспечение. Возможности комплекса — регистрация до четырех реографических сигналов и соответствующих им дифференциальных реограмм, одного отведения электрокардиограммы, сигнала фонокардиограммы.
