Виды УЗИ аппаратов и УЗИ сканеров в современной классификации – назначение, характеристики

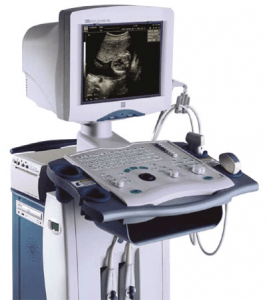

b36ae1940df196339eecc3834b871d5dСреди всей диагностической аппаратуры в медицине, обладающей свойствами визуализировать внутренние органы человека, УЗИ-аппаратура занимает почетное место – она широко распространена, дает достоверные данные, может применяться для диагностики в любой области медицины и показывает результаты, которые удобны и легки для их прочтения специалистом.

Технические категории аппаратов УЗИ

По техническому уровню, определяющему качество получаемой диагностической информации,аппараты УЗИ подразделяются на четыре основные группы:

  1. Простые УЗИ сканеры.
  2. УЗИ аппараты среднего технического класса.
  3. УЗИ сканеры повышенного класса возможностей.
  4. Аппараты УЗИ высокого класса (которые ещё называютсяhigh-end).

6236576014887

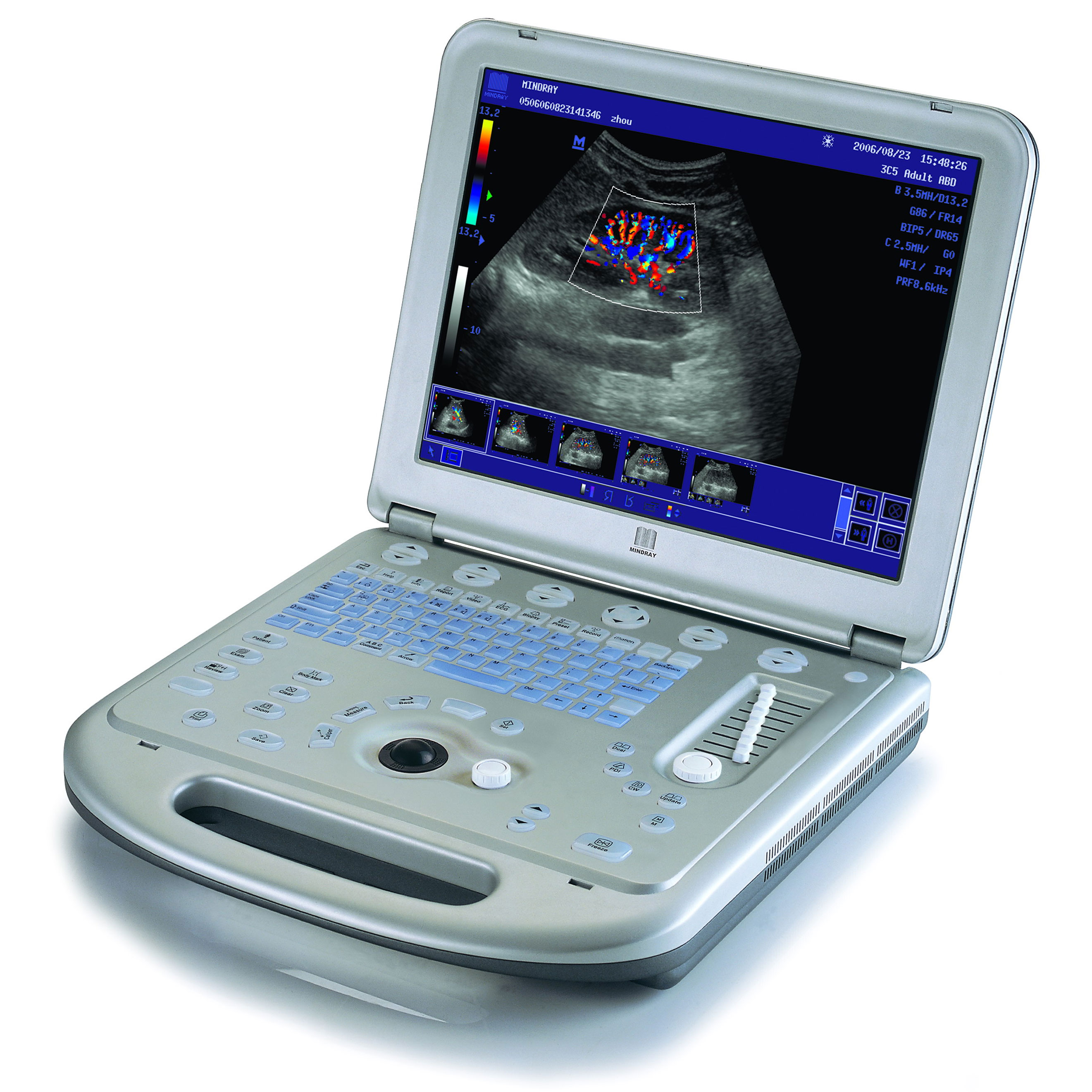

  1. Простые УЗИ сканеры – как правило, переносные приборы. Количество каналов приема-передачи в них обычно не более 16-ти.
  2. УЗИ аппараты среднего класса зачастую имеют 32 канала приема-передачи.
  3. УЗИ аппараты повышенного класса имеют чаще всего до 64 каналов приема-передачи. Очень часто это — приборы с цветовым допплеровскимкартированием.
  4. Аппараты УЗИ высокого технического класса имеют каналов, как правило, 64 и более – например, 512. Это – современные высокотехничные приборы, имеющие цветовой доплер, а также возможность обработки информации с помощью цифровой системы. Аппараты УЗИ высокого класса иногда называют цифровыми системами или цифровыми платформами.

Виды универсальных УЗИ аппаратов

Универсальные аппараты УЗИ подразделяются на три группы по имеющимся у них режимам работы:

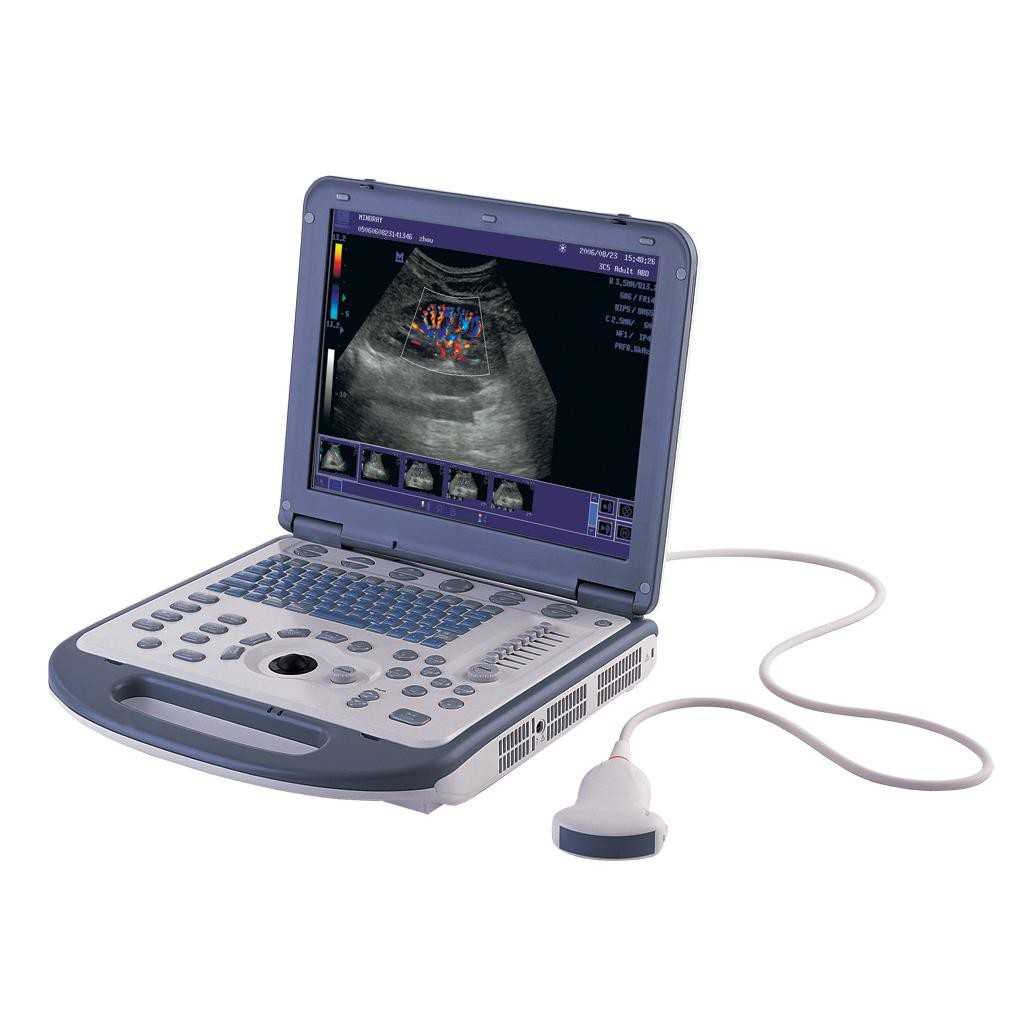

  • УЗИ сканеры.

Эти приборы предназначаются для двухмерного акустического изображения результатов УЗИ в черно-белом цвете.



BTL-M5

Основные характеристики УЗИ сканеров:

  1. В – двухмерное изображение (или 2D).
  2. М (ТМ) – яркостная эхограмма (одномерная) с разверткой во времени.

Простой УЗИ сканер может иметь дополнительные режимы работы — В + М, В + В.

  • УЗИ сканеры со спектральным допплером.

Эти приборы в медицинской среде иногда носят называние дуплексные приборы. В отличие от простых УЗИ сканеров, данные аппараты обладают дополнительными функциями – при помощи допплеровского метода могут оценить скорость кровотока.

Технические характеристики УЗИ сканеров со спектральным допплером:

  1. В – двухмерное изображение (или (2D).
  2. М – одномерная яркостная эхограмма (или ТМ).
  3. D — спектральный анализ скорости кровотока при помощи импульсноволновогодопплера (PW), или же непрерывноволновогодопплера (CW).

Дополнительные режимы работы УЗИ сканера со спектральным допплером — В + М, В + В, В + D (режим дуплексный).

  • УЗИ аппараты с цветовым допплеровским картированием.

Эти УЗИ сканеры также носят название УЗИ аппаратов с цветовым допплером. Данная группа приборов отличается наличием максимального количества функций. Имея все режимы УЗИ сканера со спектральным допплером, эти приборы обладают возможностью отображать двухмерное распределение скорости кровотока, выделять их цветом на сером двухмерном изображении тканей.

pict_susttav_01

Технические характеристики УЗИ сканеров с цветовым допплеровским картированием

  1. В – двухмерное изображение (или (2D).
  2. М – одномерная яркостная эхограмма (или ТМ).
  3. D — спектральный анализ скорости кровотока при помощи импульсноволновогодопплера (PW), или же непрерывноволновогодопплера (CW).
  4. CFM –функции цветового допплеровского картирования кровотока.

Дополнительные режимы работы УЗИ сканера с цветовым допплеровским картированием — В + М, В + В, В + D (режим дуплексный), В + D + CFM (режим триплексный).

Также УЗИ сканер может обладать специальными режимами:

  1. PD –режим энергетическогодопплера.
  2. TD –режим тканевогодопплера.
  3. 3D –режим трехмерного изображения результата.
  4. Специальный режим тканевой (или нативной) гармоники.

Виды специализированных УЗИ сканеров

Специализированные приборы УЗИ – это аппараты «узкого» применения в медицине.Они обладают определенным набором функций, предназначенных к использованию в какой-либо конкретной области.

  • Эхоофтальмометр.

Это УЗИ прибор, который используется в офтальмологии.

Используется для визуализации всех структур и тканей глаза. Прибор дает результат в виде одномерного или двухмерного изображения.

Технические характеристики эхоофтальмометра:

  1. В – двухмерное изображение (или (2D).
  2. А – эхограмма в одномерном режиме, отображающая амплитуды сигналов на разной глубине в тканях глаза.
  3. D — спектральный анализ скорости кровотока при помощи импульсноволновогодопплера (PW), или же непрерывноволновогодопплера (CW).

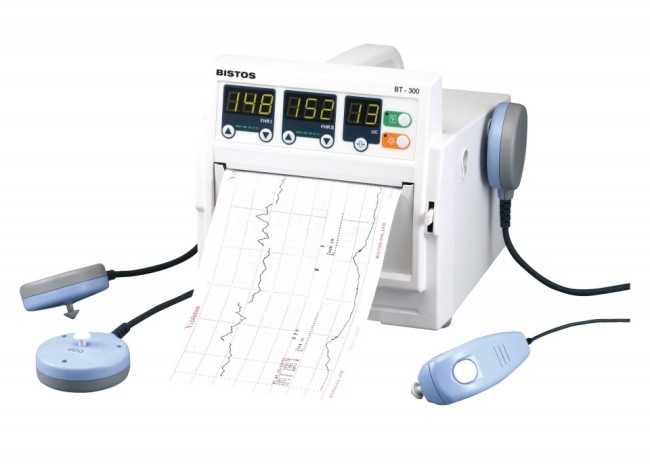

  • Фетальный монитор.

Это УЗИ аппарат, который имеет возможность измерять частотусокращений сердца плода (ЧСС) при помощи допплеровского метода.

300-960x685

Возможности фетального монитора–измерение (внутриутробно) ЧСС плода, а также оценка (в статистическом режиме) нюансов всех изменений ЧСС.

  • УЗИ аппараты для исследований внутри сосудов.

Данная группа приборов не очень обширна – эти УЗИ аппараты выпускаются довольно редко и имеются не во всех клиниках.

Технические характеристики УЗИ аппарата с внутрисосудистыми датчиками:

  1. В – двухмерное изображение (или (2D).
  2. УЗИ аппараты для внутрисосудистой диагностики имеют специальные датчики, предназначенные для обследования сосудов изнутри, инвазивным методом.

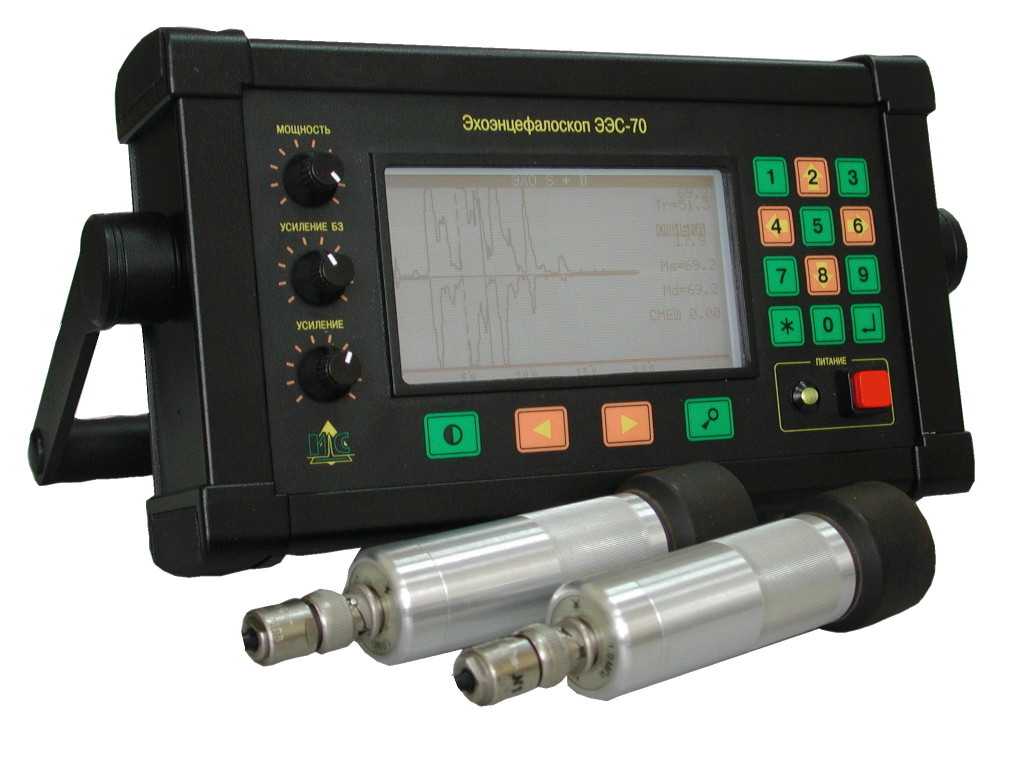

  • УЗИ аппарат эхоэнцефалоскоп.

Это УЗИ аппарат для обследования мозга транскраниальным методом. Чаще всего такое обследование выполняют через область виска на черепе.

ess-70-big

Технические характеристики УЗИ аппарата–эхоэнцефалоскоп:

  1. А — амплитудная эхограмма(одномерная).
  2. D — спектральный анализ скорости кровотока при помощи импульсноволновогодопплера (PW), или же непрерывноволновогодопплера (CW).
  • УЗИ аппарат синускоп.

Данный УЗИ аппарат используется для диагностического обследования пазух – лобных и носовых.

Технические характеристики УЗИ аппарата – эхоэнцефалоскоп:

  1. А — амплитудная эхограмма(одномерная).

Универсальные и специализированные УЗИ-аппараты имеют отличные друг от друга функции. УЗИ сканеры могут иметь также возможности подключения к ним различных УЗИ датчиков, дополнительных аппаратов и устройств, что дополняет их функции и расширяет возможности использования в той или иной области медицины.
