Плантограф — принципы работы, основные производители и цены

Приборы для исследования отпечатков стоп используются в ортопедии, лечебной физкультуре, остеопатии. Ими широко пользуются педиатры, мануальные терапевты, травматологи, а также специалисты, занимающиеся протезированием и ортезированием.



 Что такое плантограф – характеристики и принцип работы прибора

Вес тела человека целиком опирается на подошвы его ног. Благодаря своему анатомическому строению стопа служит своеобразным амортизатором создаваемой нагрузке.

Нарушение физиологической формы стопы сказывается не только на её функциональных возможностях. От правильно или неправильно сформированного свода стопы зависит нагрузка на тазобедренные и коленные суставы, а также на весь позвоночник.

Состояние позвоночника, в свою очередь, оказывает влияние на многие системы и органы человеческого организма.

Плантограф

Плантограф представляет собой устройство, с помощью которого получают отпечаток стоп. При своевременном  определении плоскостопия у детей и взрослых значительно возрастают шансы его успешной корректировки с помощью специализированных ортопедических стелек. Стельки изготавливаются или подбираются на основании снятых с подошв ног отпечатков.

Нормально сформированная стопа человека касается поверхности, на которую становится, в нескольких определенных точках. Отпечаток, сделанный благодаря плантографу, называется плантограммой и содержит информацию о том, как давление корпуса человека распределяется на подошве ноги и в каких именно её зонах наблюдается перегрузка.

Плантограф

Прибор для плантограммы очень прост. Принцип его действия основан на получении окрашенных отпечатков. Для этого служат две поверхности, или два листа прибора. Человек помещает стопу на чистый верхний лист, прокрашенный снизу специальной краской. Отпечаток его подошвы остается в виде своеобразного узора краски на нижнем листе.

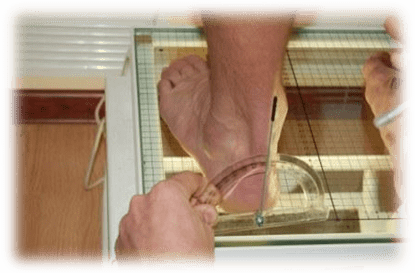

Кроме того, устройство прибора позволяет врачу измерить периметр правой и левой стоп пациента.

Затем доктор изучает полученный на нижнем листе отпечаток, анализирует его форму, оценивает соотношение опорных точек, делает необходимые расчёты и дает своё заключение о том, в каком состоянии находится свод стопы человека, проходящего обследование.

При обработке плантограммы на ней проводятся две прямые линии. Одна – от центра пятки до средины основания большого пальца, другая – от промежутка между безымянным и средним пальцами к средине пятки.

Плантограф

При нормальном состоянии свода стопы средина её отпечатка не пересекается данными линиями. При уплощении свода во внутреннюю область отпечатка попадает вторая линия.

Сравниваем деревянный и компьютерный плантографы

Существуют несколько видов приборов для получения плантограммы. При обследовании с целью выявления плоскостопия сегодня чаще всего пользуются простейшим деревянным плантографом либо компьютерным прибором.

Плантограф

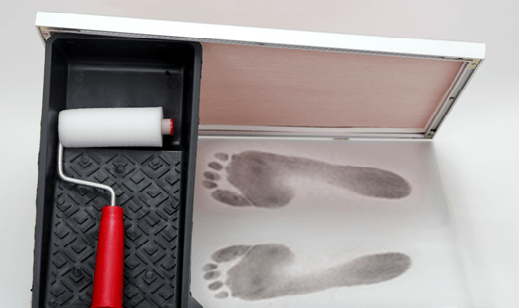

 Составными частями механического деревянного аппарата являются:

  • Две выполненные из дерева рамки, соединенные между собой петлями.
  • Вставленная в верхнюю рамку эластичная плёнка.
  • Обитая тканью фанера, заполняющая пространство нижней рамки.
  • Лист бумаги, который прокладывается между рамками (для каждого обследуемого свой индивидуальный лист).
  • Штемпельная краска. Она наносится на внутреннюю поверхность эластичной ткани верхней рамки.

Плантограф

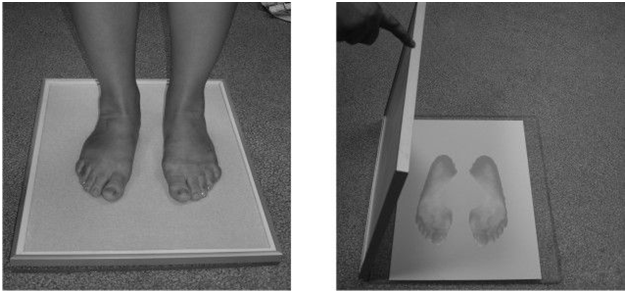

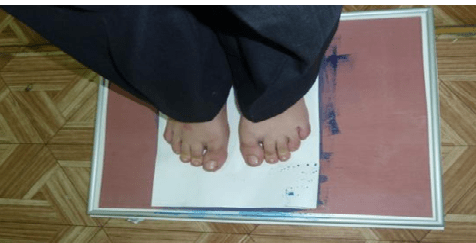

Человек, проходящий обследование, садится на стул перед плантографом. Подошвы босых ног он ставит на поверхность прибора. Затем он аккуратно встает на него, стараясь равномерно распределить нагрузку на обе стопы. Затем пациент усаживается обратно на стул. Специалист-медик поднимает первую рамку, достает лист с плантограммой на нем и исследует полученное изображение.

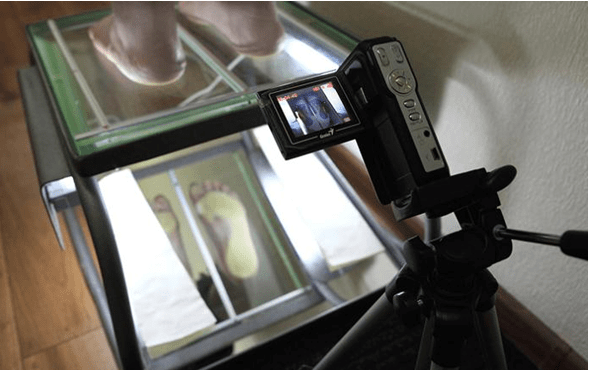

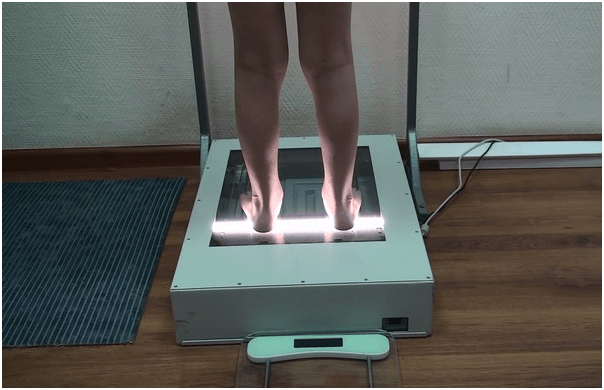

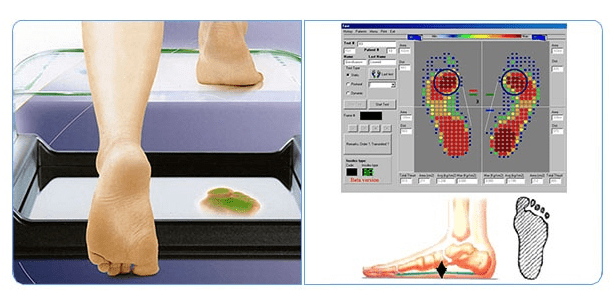

В компьютерном обследовании для соприкосновения со стопами пациента используется специальный сканер. Голыми подошвами человек становится на поверхность сканера. В э том положении делается снимок его стоп. Если требуется, делается сканирование также в сидячем положении. Полученная информация обрабатывается врачом уже не вручную, а с помощью компьютерной программы.

Плантограф

 Компьютерный метод имеет несколько очевидных преимуществ перед обычным, классическим:

  • Сканирование можно выполнять в трёх измерениях.
  • Позволяет детально исследовать каждый отдел стопы.
  • Высокая скорость обследования (до 50 снимков в секунду).
  • Распечатка изображения на принтере.
  • Полученные результаты сохраняются в компьютерной базе данных.
  • Точность метода значительно выше.

Плантограф

Плюсом простейшего деревянного прибора является возможность его использования практически в любом месте в любое время, поскольку он не нуждается в источнике энергии, а точность обработки результатов зависит от квалификации врача, дающего заключение.

Читайте также: Компьютерный реограф – аппарат для диагностики кровообращения

 Обзор производителей и стоимость плантографов

Основным отечественным производителем традиционных и компьютерных аппаратов для выявления плоскостопия и диагностики состояния стоп является компания ООО «Ортопед» из города Волгограда.

Помимо деревянных приборов, фирма выпускает также плантографы из нержавеющей стали и алюминия с органическим стеклом, вставленным в верхнюю рамку. Стоимость устройств с металлическими деталями составляет от 3 000 до 4 000 рублей.

Предприятие «Ортопед» выпускает также компьютерный плантографический комплекс КПГ-01 для экспресс-исследования состояния стоп у пациентов с патологиями опорно-двигательной системы. Он используется при осмотрах призывников, при травмах, медицинских осмотрах спортсменов, для диагностики плоскостопия. На основании просканированных данных специалисты могут оценить состояние поперечного и продольного сводов стопы, а при наличии какого-либо заболевания дать необходимые рекомендации. Стоит данный прибор 11 500 рублей.

Санкт-Петербургская фирма «ДиаСервис» изготавливает более многофункциональные и дорогостоящие приборы серии «ДиаСлед-М-Скан». Они предназначены для фиксирования, отображения и дальнейшей обработки состояния стоп, а также для определения вида ортопедического лечения. Приборы используются в ортопедии и травматологии, в спортивной медицине и протезировании. Благодаря возможностям данного  устройства доктора получают высокоточную информацию о распределении давления между опорной поверхностью и подошвой ноги пациента.

Комплексы «ДиаСлед-М-Скан» выпускаются как стационарными, так и мобильными. Первые устанавливаются в клиниках, в кабинетах врачей-ортопедов. В комплектацию мобильных систем входит переносной компьютер — ноутбук.

Цена таких аппаратов колеблется, в зависимости от модификации, от 102 до 650 тысяч рублей.

Плантограф

 Как сделать детский плантограф своими руками – советы специалистов

 Элементарный плантограф для обследования стоп ребенка можно смастерить из листка бумаги и жирного крема, масла или обычной воды. Чтобы получить отпечаток детских следов, нужно намазать ребенку подошвы ног кремом или смочить водой, затем поставить малыша на подготовленный чистый бумажный лист. При этом необходимо проследить, чтобы ребенок опирался на бумагу всем своим весом. Тогда следы отпечатаются правильно.

Полученное изображение рекомендуется сразу обрисовать по контуру карандашом, поскольку крем или масло могут быстро растечься по поверхности бумаги.

Когда у малыша нормальный свод стопы, безо всяких уплощений, в рисунке следа имеется большая выемка, которая захватывает весь его внутренний край. При плоской стопе выемка либо совсем отсутствует, либо она совсем небольшой величины.
