Лучшие модели полисомнографов – возможности полисомнографии и процедура диагностики сна

Как изучить сны? До последних десятилетий аппаратное исследование самого таинственного состояния человека было недоступным, и лишь с появлением специальных аппаратов – полисомнографов – это стало возможным в реальности.

Как же работают полисомнографы, и какой аппарат нужен именно вам?


Принципы работы полисомнографов – что можно исследовать с их помощью?

С помощью метода полисомнографии можно исследовать функциональное состояние организма человека во время сна, записать основные показатели этого состояния – электрокардиограмму, электроокулограмму, электромиограмму, зафиксировать положение тела в разных фазах сна, движения спящего, храп, дыхательную функцию, движения грудной клетки и брюшной стенки при дыхании, сделать общую видеозапись поведения человека во время сна.

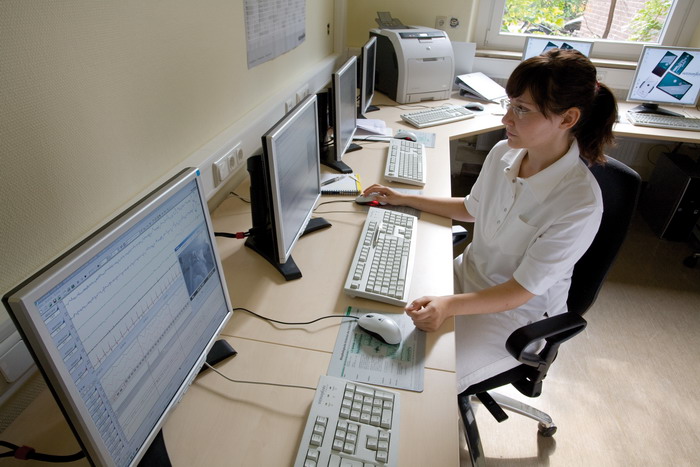

Все полученные данные обрабатываются на компьютере, результатом чего служит гипнограмма.

При помощи гипнограммы специалист может оценить качество и структуру сна конкретного человека, количество и продолжительность фаз сна, стадий. Гипнограмма позволяет выявить причины нарушений сна, или же оценить риски для здоровья и жизни человека в различных фазах сна.

Полисомнограмма

Условия выполнения полисомнографии

Исследование выполняют врачи-сомнологи.

  • Пациент записывается на исследование заранее. В день исследования он прибывает в лабораторию вечером.
  • Кабинет, где проводится полисомнография, оборудуют по принципу комфортной спальни, в которой будет уютно пациентам.Полисомнографы

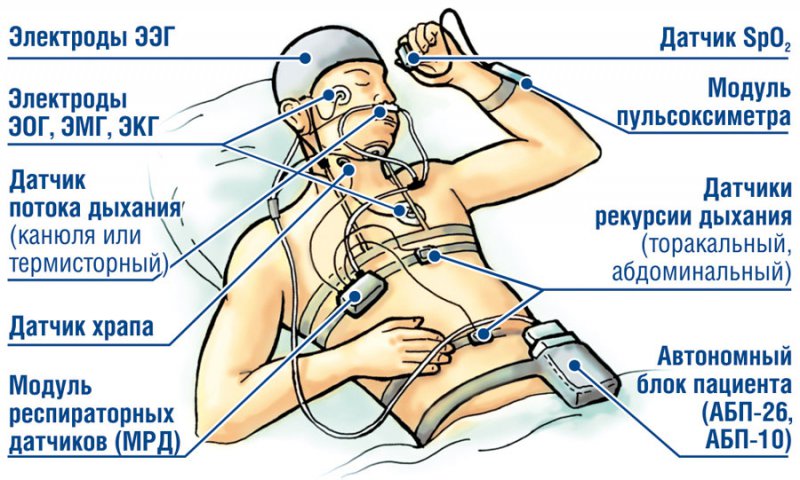

  • На тело пациента прикрепляют электроды, которые будут записывать сигналы основных физиологических параметров на протяжении всего ночного сна.
  • Клинику пациент покидает утром. В другое время он приходит на прием к врачу за результатами исследования.



Как выполняется полисомнография?

Противопоказаний к полисомнографии нет, её выполняют даже грудным младенцам.

Но временно процедуру нельзя выполнять, если у пациента есть обострение любых хронических заболеваний, имеется воспалительный процесс или инфекционное заболевание.

Виды полисомнографов – классификация полисомнографических систем по международной системе International classification of sleep disorders (ICSD)

Поскольку нарушения сна могут быть самыми различными, а сопутствующие им патологические состояния организма человека могут быть вызваны разными причинами и иметь широкий спектр последствий, системы для мониторинга сна делятся на три основные группы, согласно классификации ICSD.

Это позволяет исследовать сон человека в разных условиях – автономном режиме, в условиях специализированной клиники изучения сна или, например, в домашних или передвижных условиях.

3 основных типа полисомнографов:

Тип 1 — стационарные полиграфические системы

  • Эти аппараты имеют более 24 каналов для регистрации результатов исследования.
  • Для записи ЭЭГ они имеют также больше каналов, чем мобильные или автономные аппараты – это позволяет диагностировать нарушения сна при эпилепсии или других неврологических патологиях.
  • Стационарные полисомнографы имеют расширенный ряд каналов для записи ЭМГ, ЭКГ, движений во время сна, многих других показателей (например, температуру тела или влажность кожи).
  • Аппарат любого типа легко дополняется мобильной или стационарной аппаратурой для видеомониторинга ночного сна пациента, а также служит системой контроля при выполнении CPAP терапии.

Тип 2 — мобильные полисомнографы

  • Имеют от 18 до 24 каналов, включая до 6 каналов записи ЭЭГ.
  • Такие аппараты также могут работать в автономном режиме.
  • Мобильние полисомнографы используются для мониторинга структуры сна с анализом его фаз и построения гипнограммы.

Тип 3 — системы, работающие в автономном режиме

  • Эти аппараты записывают все данные на карту памяти, имеют небольшое количество каналов – от 4 до 15-ти.
  • Автономные полисомнографы используются преимущественно для диагностики апноэ при респираторном и кардиореспираторном мониторинге.
  • Предназначены для использования в домашних условиях, а также в больницах, сомнологических отделениях или санаториях.

9 моделей полисомнографических систем – какую выбрать?

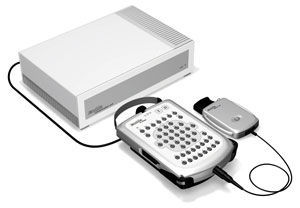

Полисомнографическая система EMBLA N7000

Полисомнографическая система EMBLA N7000Аппарат компании MedCare (Канада), с использованием технологии XactTrace.

Аппарат с очень широкими возможностями, может регистрировать до 60 каналов. Предназначен для исследования сна по стандартному или расширенному протоколам.

Основные функции:

  1. Электрокардиография.
  2. Электроэнцефалография.
  3. Электроокулография.
  4. Электромиография.
  5. Полисомнография.

Система состоит из двух модулей:

  1. Модуль пациента.
  2. Прикроватный модуль.

Технические характеристики:

  • 32 референтных канала для записи электроэнцефалограммы.
  • 8 биополярных каналов для записи электрокардиограммы и электромиограммы.
  • 7 респираторных каналов.
  • 8 дополнительных каналов для записи других параметров.
  • Интерфейс для чашечковых электродов.
  • Последовательные входы, позволяющие подключать аппаратуру с цифровыми выходами.
  • Удобная неограниченная передача данных посредством инновационной изернет-технологии позволяет выполнять объемные комплексные исследования без потери данных или ухудшения качества записи.
  • Программа Somnologica Studio выполняет автоматическое определение регистрирующих устройств, а также продолжение регистрации, если устройство перемещено в пределах цепи.

Особенности системы:

  • Модули небольшие по размеру и легкие. При необходимости легко отсоединяются. Прикроватный блок при передвижении пациента может переноситься на ремне.
  • Удобные интерфейс и кнопки.
  • Оборудован детектором освещения возле пациента, позволяющим изменить его при необходимости.

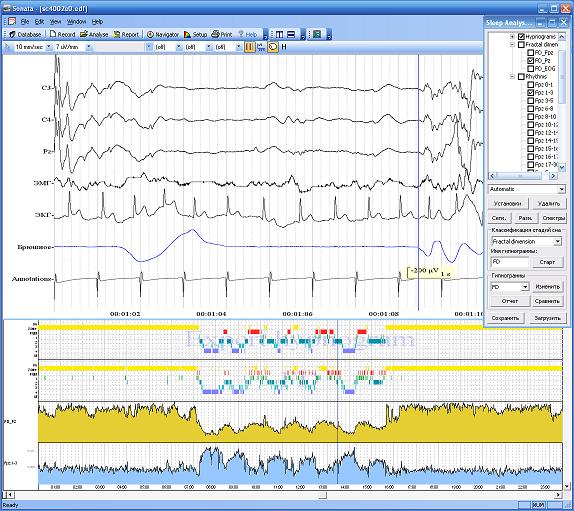

Полисомнографическая система Соната

Полисомнографическая система СонатаАппарат компании Нейроботикс (Москва, Россия).

Позволяет выполнить комплексное полисомнографическое исследование в автоматическом или ручном режиме, с регистрацией и систематизацией результатов.

Применяется в диагностике нарушений ночного сна, исследовании сна, диагностике эпилепсии.

Функции системы:

  1. Электрокардиография.
  2. Электроокулография.
  3. Электромиография.
  4. Мониторинг дыхания.
  5. Кожно–гальванические реакции.
  6. Фотоплетизмограммы.
  7. Мониторинг частоты сердечных сокращений.
  8. Мониторинг SpO2.

Особенности:

  • Соединяется с компьютером и сохраняет все данные в формате EDF.
  • Имеет возможность предварительной обработки всех данных – выделения артефактов, фильтрации и т.д.
  • Рассчитывает характеристики сигнала.
  • Классифицирует стадии сна.
  • Показывает результаты расчетов в виде тренд-графиков и гипнограмм, сохраняет результаты в файлах.
  • Формирует и распечатывает результаты полисомнографии.
  • Передача данных по Wi-Fi.
  • Передает данные в пределах 30 метров с уверенным сигналом, возможности – до 100 метров в прямой видимости.

Технические характеристики системы:

  1. 9 каналов GND электродов.
  2. Данные сохраняются на съемную карту CompactFlash объемом до 8192 мБ.
  3. Длительность работы – 10 часов при постоянной передаче данных, 24 часа – в режиме сохранения и обработки результатов.
  4. Совместим с Microsoft Windows XP/Vista/Windows 7, при наличии Microsoft .NET Framework 3.5.

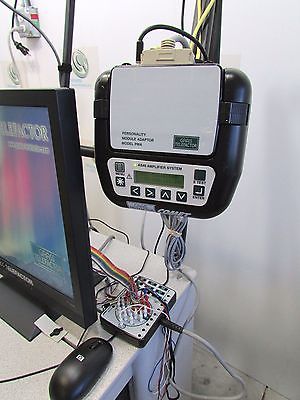

Полисомнографическая система GRASS-TELEFACTOR PSG Twin 2.5 (Comet series EEG/PSG)

Полисомнографическая система GRASS-TELEFACTOR PSG Twin 2.5Аппарат производителя An Astro-Med. Inc. Product Group (USA) предназначен для расширенного полисомнографического исследования.

Система снабжена интегрированным модулем SPM-1 и AS40 Amplifier system.

Технические характеристики:

  1. Имеет ороназальный датчик Thermocouple/Thermistor Airflow Sensor (pediatric/adult) для исследования потока воздуха из носа и рта во время сна.
  2. Система снабжена пульс-оксиметром NONIN Xpod 3011 (External Pulse Oximetry Device) для оценки частоты сердечных сокращений и степени насыщения кислородом крови.
  3. Датчик СP122 AC/DC Strain Gage Amplifier GRASS-TELEFACTOR для исследования эрекции у мужчин во время ночного сна.

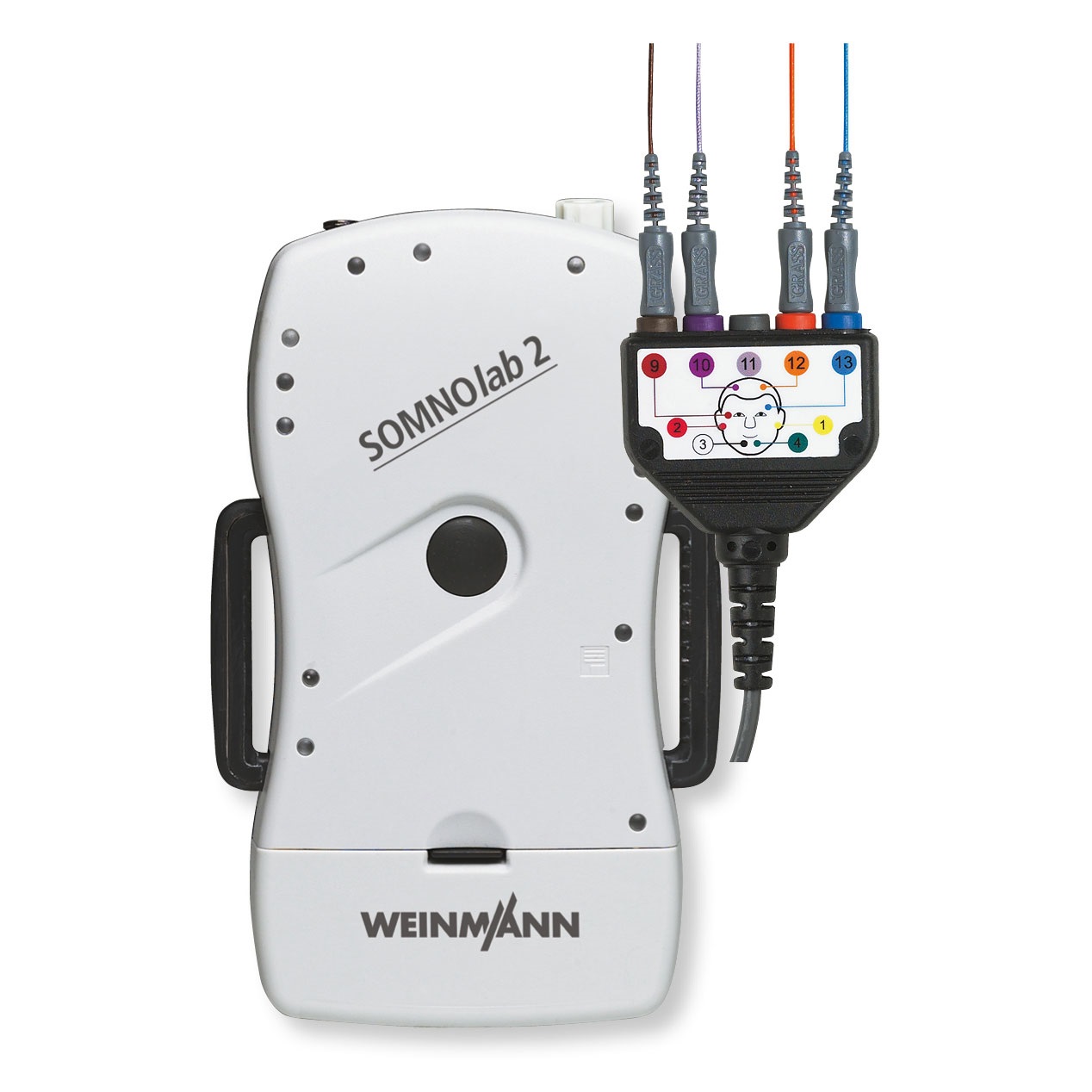

Полисомнографическая система SOMNOLAB 2 (PSG) POLYSOMNOGRAPHY SYSTEM (R&K)

Полисомнографическая система SOMNOLABПроизводитель аппарата – компания Weinmann (Германия).

Мобильный полисомнограф для мобильной и стационарной процедуры исследования сна. Имеет в комплекте карту памяти, на которую во время исследования сохраняются все показатели.

Функции системы:

  1. Электроэнцефалография (2 канала).
  2. Электроокулография (2 канала).
  3. Электромиография (2 канала).
  4. Электрокардиография.
  5. Измерение воздушного потока.
  6. Измерение частоты пульса.
  7. Движения грудной клетки и брюшной стенки при дыхании.
  8. Движения конечностей и положение тела во время сна.
  9. SpO2
  10. Терапевтическое давление CPAP-оборудования.

Особенности системы:

  • Есть возможность непрерывной записи результатов в течение 20 часов.
  • Высочайшая точность измерений, это – один из самых точных и безотказных приборов.
  • Простое крепление электродов к телу.
  • Батарея может перезаряжаться даже в процессе исследования, значительно увеличивая его время.
  • Компактный и легкий.
  • Может использоваться с CPAP/BiPAP аппаратурой для подбора лечебного давления.

Полисомнограф Реакор-Т

Полисомнограф Реакор-ТНаучно-производственная конструкторская фирма «Медиком МТД» (Таганрог, Россия).

Аппарат 3 типа по AASM, предназначен для исследования функции дыхания во время сна и регистрации его нарушений.

Технические особенности:

  1. 7 каналов для регистрации физиологических параметров от блока пациента.
  2. Пульсоксиметр беспроводной.
  3. Формирует отчет после регистрации всех данных.

Функции системы:

  1. Электрокардиография.
  2. Измерение частоты пульса.
  3. Движения конечностей и положение тела во время сна.
  4. SpO2

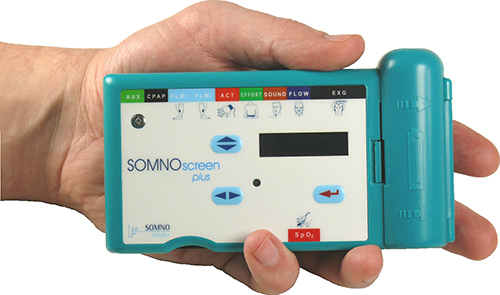

Полисомнографическая система SOMNOscreen plus PSG

Полисомнографическая система SOMNOscreen plus PSGПроизводитель – SOMNOmedics (Германия).

Аппарат типа 2, для исследования нарушений сна в стационаре и мобильных условиях. Имеет разные конфигурации и комплектации аппарата, в зависимости от желаемых параметров исследований. Есть аппараты с дополнительной функцией видеозаписи сна, для чего они комплектуются специальной аппаратурой.

Особенности системы:

  • Эти системы считаются самыми портативными в мире.
  • Беспроводная передача данных.
  • Может применяться для измерения сна. Как у взрослых, так и у детей.
  • Есть возможность автономной работы до 36 часов.

Технические характеристики:

  1. Имеет от 8 до 33 каналов, при этом есть возможность расширить их до 58.
  2. Возможность запрограммировать начало и окончание записи.

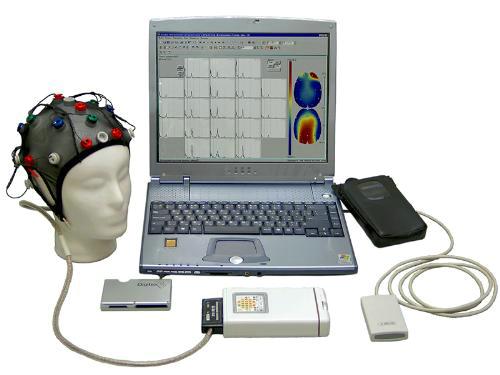

Полисомнографическая система Энцефалан-ЭЭГР-19/26 «Мини»

Полисомнографическая система Энцефалан-ЭЭГР-19/26 «Мини»Научно-производственная конструкторская фирма «Медиком МТД» (Таганрог, Россия).

Мобильный аппарат 2 типа по AASM, предназначен для исследования нарушений сна и длительной записи электроэнцефалографии. Работает на базе аппарата «Реакор-Т».

Особенности полисомнографа:

  • Имеет блок пациента.
  • Беспроводной пульсоксиметр.
  • Отображает динамику изменения импульсов мозговой активности.

Технические характеристики:

  1. 13 каналов и более.
  2. 2,4 или 6 каналов для записи ЭЭГ.

Возможности:

  • Измерение времени, длительности стадий сна, фиксирование пробуждений.
  • Электроэнцефалография.

Полисомнографическая система Энцефалан-ЭЭГР-19/26 (базовая модификация)

Полисомнографическая система Энцефалан-ЭЭГР-19/26 Научно-производственная конструкторская фирма «Медиком МТД» (Таганрог, Россия).

Стационарный аппарат 1 типа по AASM, предназначен для регистрации нарушений сна. Может работать в автономном режиме и использоваться, как в стационарных, так и в мобильных условиях.

Особенности системы:

  • Имеет автономный блок пациента.
  • Беспроводной пульсоксиметр.

Технические характеристики:

  1. 26 и более каналов, в т.ч. для ЭЭГ – 19 и более каналов.

Возможности:

  • Измерение времени, длительности стадий сна, фиксирование пробуждений.
  • Электроэнцефалография.

Полисомнографическая система EMBLA S7000

Аппарат компании MedCare (Канада).

Разработан специально для высокоспециализированных центров изучения сна.

Аппарат с очень широкими возможностями, может регистрировать до 40 каналов. Предназначен для исследования сна по стандартному или расширенному протоколам.

Основные функции:

  1. Электрокардиография.
  2. Электроэнцефалография.
  3. Электроокулография.
  4. Электромиография.
  5. Полисомнография.

Технические характеристики:

  • 12 каналов у прикроватного блока для записи ЭЭГ, ЭОГ и других показателей, 8 биополярных каналов для записи ЭКГ, ЭМГ, движения ног и т.д.
  • Блок пациента имеет 9 каналов для регистрации положения тела во время сна и движений, оксиметр SaO2, пульсометр, датчик храпа.
  • На коммуникационном блоке – 8 каналов для регистрации других сигналов.
  • Последовательные входы, позволяющие подключать аппаратуру с цифровыми выходами – например, оборудование СИПАП-терапии, аппараты для измерения CO2.

Особенности системы:

  • Имеет три модуля — блок пациента, прикроватный и коммуникационный блоки.
  • Модули небольшие по размеру и легкие. При необходимости легко отсоединяются.
  • Удобные интерфейс и кнопки.
