Как правильно выбрать рентген аппарат – основные характеристики и области применения

проверено  Материал проверен:   Обновлен: 17.02.2015

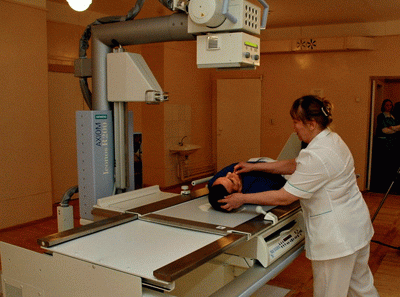

izbr_rentgenovskiy_apparatРентгеновские аппараты представляют собой сложные устройства, позволяющие получать и использовать рентген-излучение в технических/медицинских целях. В соответствии с назначением, они разделяются на терапевтические аппараты и диагностические. Какие бывают рентген-аппараты, и чем они отличаются?

Выбираем рентген аппарат с умом

Качественная диагностика – залог успешного лечения. Поэтому без рентгеновского аппарата в наше время не обходится ни одна клиника. Основные виды рентген аппаратов:

Стоматологические рентген аппараты.

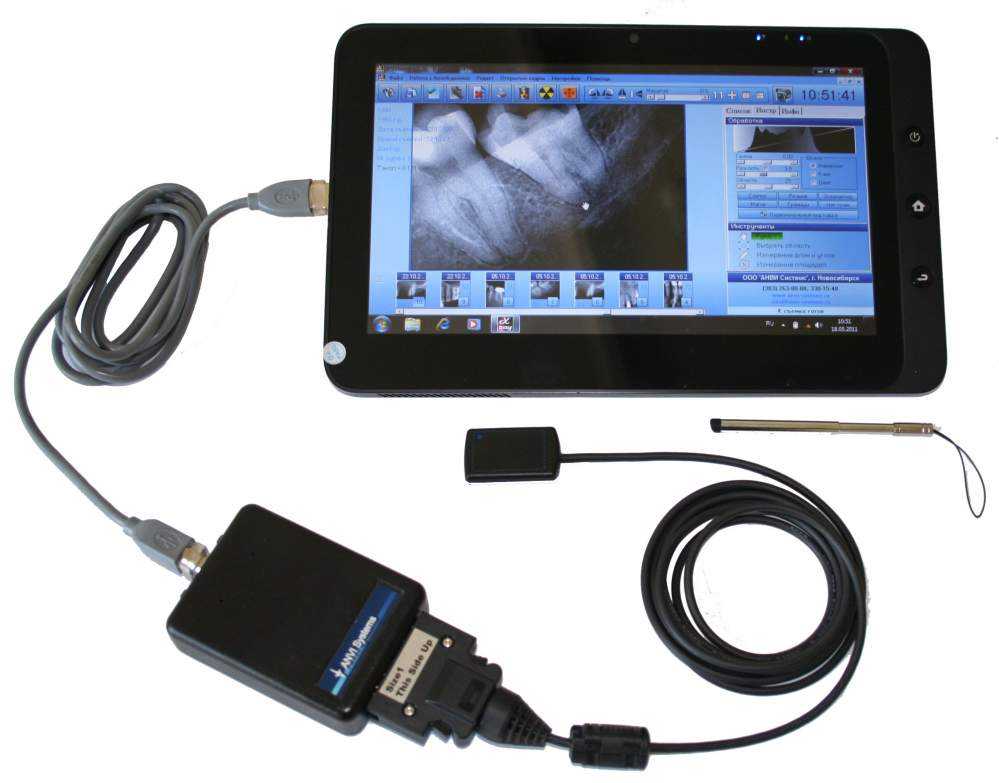

  • Радиовизиограф. Данный аппарат позволяет производить снимки зубов на определенный датчик, передающий изображение на ПК. Цифровая рентгенографическая дентальная система предоставляет возможность проведения исследований с помощью рентгеночувствительных детекторов, которые вводят в ротовую полость. Доза облучения, при использовании данного аппарата, снижается в 2-4 раза.

1028875

  • Ортопантомограф. Этот аппарат сегодня имеется в каждой престижной клинике. Он позволяет делать высококачественные снимки зубочелюстной системы (в частности, создавать 3D-модели челюсти и суставов). В сравнении с классическим рентген-аппаратом (со снимками 3 на 4 см, и не более 4 зубов за раз), ортопантомограф создает снимки размером 15 на 30 см, и всей челюсти целиком. С помощью данного аппарата ставят самые четкие диагнозы и, соответственно, проводят наиболее верное лечение.
  • Томографы. С их помощью получают объемные качественные изображения и максимум информации об определенном зубе.

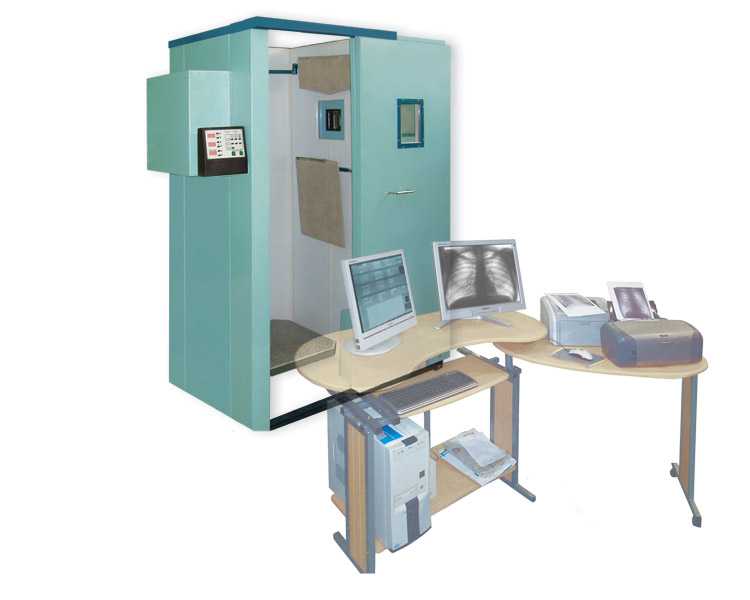

Флюорограф – одна из разновидностей рентген аппаратов.

2

Этот аппарат известен абсолютно каждому взрослому человеку. Его используют для рентгенологического исследования грудной клетки и черепно-мозговой коробки. Виды флюорографов:

  • Пленочный. Данный прибор является морально устаревшим: для получения снимка не обойтись без специальной пенки и лаборатории. Принцип работы – прохождение рентген-лучей через ту часть тела пациента, которой требуется исследование.
  • Цифровой. Принцип работы – тот же. Отличие – в отражении лучей, прошедших через тело, на переизлучающем экране, где и происходит их дальнейшая «трансформация» в цифровую картинку. Но цифровой аппарат способен функционировать в режиме «он-лайн», мгновенно предоставляя снимки. Обработка информации – более качественная и быстрая, анализ прогресса и регресса – более тщательный, благодаря большому количеству снимков и их высокому качеству. Еще один плюс – возможность обмена снимками через электронную почту (для быстрых консультаций) без потери качества кадров. И еще одно неоспоримое преимущество – минимально допустимая доза облучения.

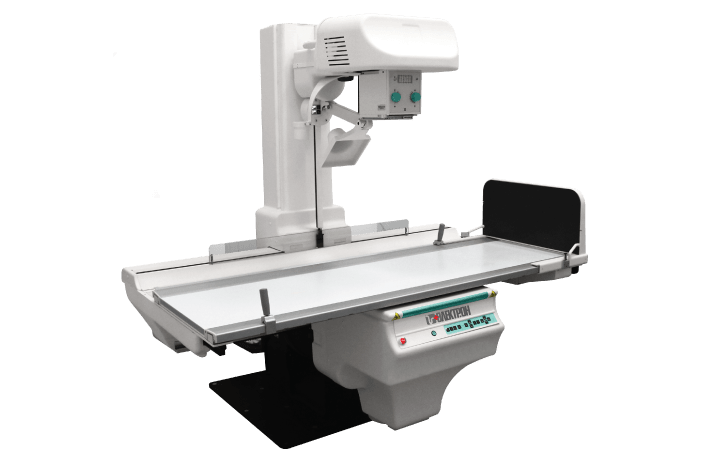

Рентгенодиагностические аппараты.

krt_big

Данные приборы, в соответствии с условиями эксплуатации, делятся на стационарные, переносные приборы и передвижные:

  • Стационарные (терапевтические и диагностические) установки используют для постоянного «базирования» в рентген-кабинетах.
  • Передвижные установки разделяют на палатные (для исследования непосредственно в палатах) и на переносные (их применяют вне больниц и клиник).
  • Полевые передвижные приборы перевозят на специальном транспорте. Они отличаются автономным питанием, имеют фотолабораторию. В мирное время такие установки применяют для массовых обследований в отдаленных районах.
  • Переносные аппараты. Эти малогабаритные установки используют для простых рентген-исследований в машине скорой помощи или на дому у больного.

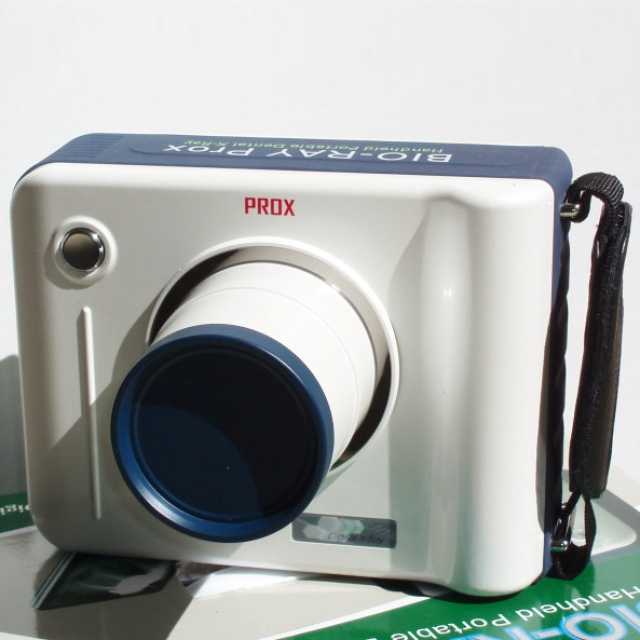

Портативные рентген аппараты для стоматологии

prox2-640x640

Портативные стоматологические рентген-устройства применяют в стационарных и нестационарных условиях для исследований в детской и взрослой стоматологии, имплантологии, ветеринарной стоматологии, челюстно-лицевой хирургии и для выездного стоматологического обслуживания. Особенности аппаратов:

  • Получение прицельных снимков участков челюсти или отдельных зубов и их отображение на цифровых устройствах визуализации.
  • Максимально низкая радиационная нагрузка, благодаря самой конструкции и дополнительной защите.
  • Высокое качество изображений.
  • Маленький вес, удобство в работе и пр.

На какие технические характеристики рентген аппаратов стоит обратить внимание, прежде чем купить?

На отечественном рынке представлено огромное количество рентген-техники, поэтому при выборе аппарата следует учитывать область применения и, следуя из нее, технические характеристики. Итак, на что обратить внимание?

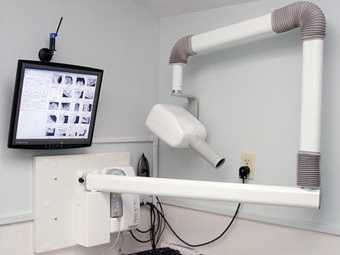

Стоматологические рентген-аппараты:stomatologicheskij-rentgen

  • Мощность моноблока.
  • Время экспозиции.
  • От 0,1 секунды – рентгеновская пленка.
  • От 0,01 секунды — рентгеновская пленка, датчик визиографа.

Палатные рентген-аппараты:

  • Мощность генераторного устройства.
  • Удобство в перемещении.
  • Удобство в управлении (приводы для непосредственного перемещения моноблока).

Флюорограф:

  • Защитная кабина.
  • Характеристики аппаратов, в соответствии с принципами работы.

Рентгенодиагностические установки:

  • Мощность генератора.
  • Наличие стойки снимков.
  • Рентгеноскопическое место.
  • Томографическая приставка.
  • Возможность рентгенографии в разных положениях тела пациента.
  • Возможность работы с автоматическим экспонометром.
  • Наличие цифровой стойки.

Метод получения цифрового изображения:

  • Универсальный настольный считыватель-оцифровщик.
  • Плоскопанельный беспроводной детектор.
  • Проводной плоскопанельный детектор.

Технические характеристики, на которые стоит обратить внимание:

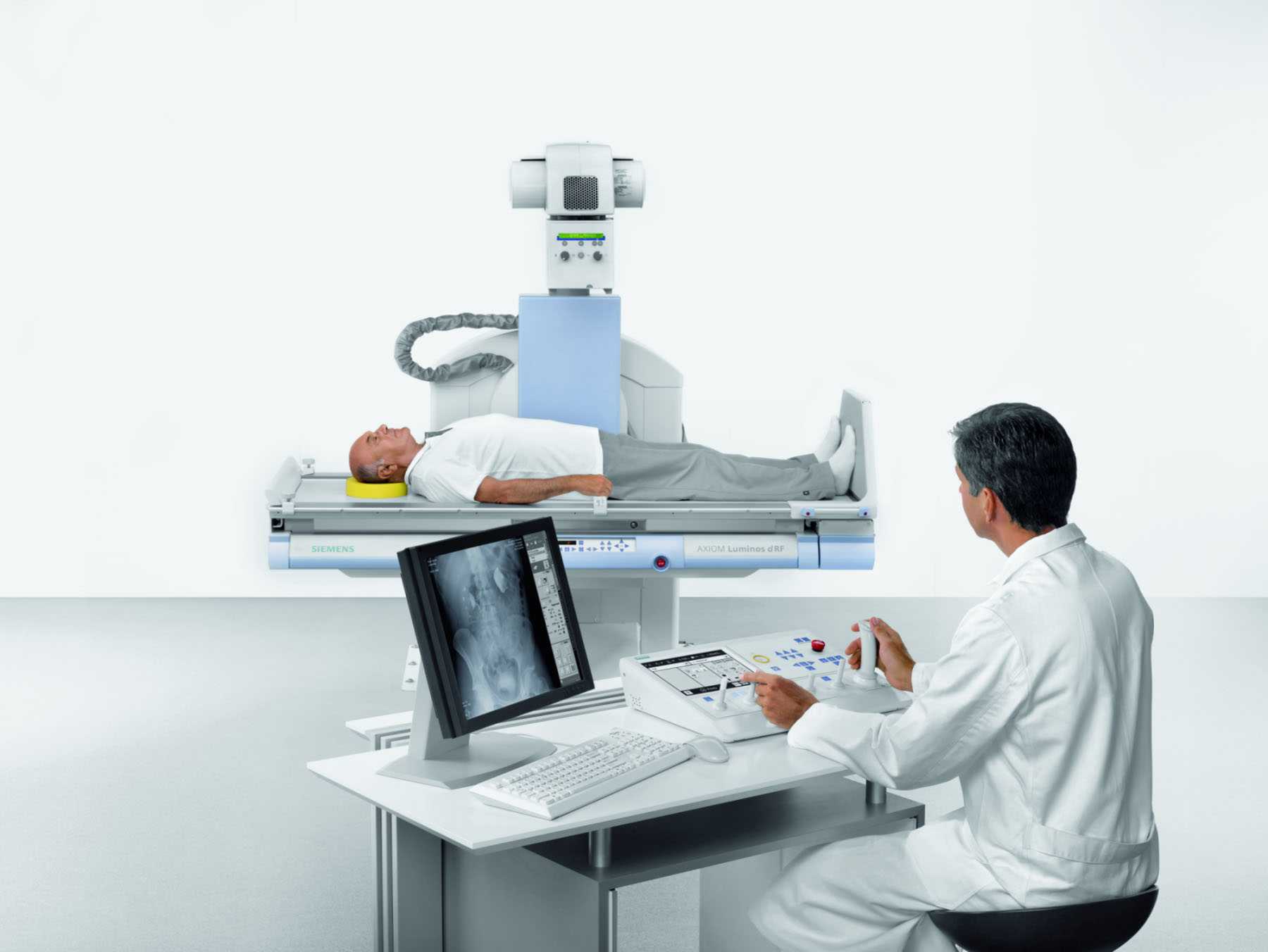

  • Тип питающего устройства. Средне- и высокочастотные питающие устройства Multitalented Axiom Luminos dRF from Siemens combines fluoroscopy and radiography in a single systemотличаются небольшой пульсацией анодного напряжения, что продлевает срок «жизни» рентген-трубки и снижает дозу облучения для пациента.
  • Мощность питающего устройства. Чем она выше, тем меньше время экспозиции, тем ниже лучевая нагрузка, тем выше качество изображения.
  • Минимальный контраст. Небольшая контрастность – свидетельство малой мощности дозы.
  • Большое входное поле УРИ обеспечивает проведение более качественных исследований.
  • Широкий динамический диапазон — гарантия хорошей передачи полутонов в мягких и плотных тканях.
  • Наличие фотоэкспонометра – для создания снимков в авто-режиме экспозиции при условии заданного анодного напряжения.
  • Максимально меньший размер фокусных пятен позволяет получать более четкие изображения.

Особенности цифрового рентген аппарата — делаем правильный выбор

Рентген-установка, работающая по цифровому принципу – одно из наиболее значимых изобретений в области медицины.

Преимущества цифровых аппаратов?
  • Размер установки. Современный портативный аппарат в 10 раз меньше аналоговых установок. То есть, область использования расширяется – теперь не только на крупные медучреждения, но и на частные клиники, стоматологию, ветеринарные лечебницы.
  • Стоимость новой установки ниже (хоть и незначительно) аналоговых установок.
  • Качество снимков – кратно лучше.
  • Результаты исследования можно обрабатывать в режиме «онлайн», благодаря совместимости установки с компьютером. То есть, можно говорить о более четкой диагностике.
  • Скорость обработки данных в несколько раз повышает пропускную способность кабинета и снижает время ожидания результата для пациента.
  • Цифровой аппарат можно использовать практически в любых условиях, включая полевые и домашние.
  • Программное обеспечение и электроника цифровых аппаратов обеспечивает возможность накопления информации об исследовании, ее видоизменения, ее оформления и сохранения на цифровых носителях.
