Как правильно выбрать динамометр?

проверено  Материал проверен:   Обновлен: 17.02.2015

ДинамометрыДинамометрами измеряют кистевой мышечный тонус у детей и взрослых с целью определения общей работоспособности и силы человека, а также для отслеживания в динамике процесса восстановления после перенесенных травм, в процессе подготовки спортсменов, для проведения динамометрии во время диспансеризации населения. Современные приборы показывают силу в деканьютонах (даН). Эта единица является аналогом килограмм-силы (кгс).

Принцип работы динамометра

Работа динамометра основывается на законе физике, согласно которому деформация, возникающая в пружине или ином упругом теле, прямо пропорциональна приложенному к телу усилию (напряжению). Данный закон носит имя Гука – английского учёного, жившего в 17 веке.

Закон Гука говорит о том, что в ответ на деформацию какого-либо тела появляется сила, стремящаяся вернуть начальную форму и исходный размер данного тела. Она называется силой упругости.

Простейший динамометр представляет собой совокупность двух устройств – силового и отсчетного!

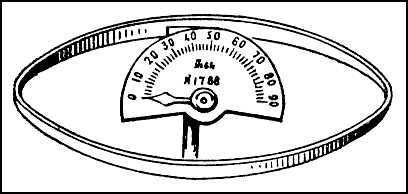

225043026Усилие, которое прикладывается к прибору, является деформацией его силового звена. Посредством электрического сигнала (либо механического) деформация передается на отсчётное звено, которое может быть цифровым либо аналоговым.

Единицей измерения прибора является ньютон (Н) – международная единица измерения силы.

Если весы показывают массу тела человека, то по показаниям динамометра можно судить о силе, которую человек прикладывает, деформируя приборную пружину.

Современный прибор для динамометрии — это контрольно-измерительное устройство, которое широко используют в медицине для замера у людей силы растяжения или сжатия, измеряемой в ньютонах, а также момента силы в килограмм-силах.

Конструкция устройства позволяет человеку совершенно самостоятельно измерить свою мышечную силу!

Основные виды динамометров в медицине

Первые динамометрические устройства, представлявшие собой пружинные механизмы, были созданы в середине 18 века. Пружина в них под воздействием груза растягивалась на определенную длину. Деления на шкале, показывающие удлинение пружины, соответствовали массе груза. Спустя некоторое время был изобретен циферблатный прибор с круглой пружиной замкнутого контура. После устройств с механизмами растяжения были изобретены конструкции, работающие при нажиме.

Сегодня существуют динамометры следующих типов:

  • Механические.
  • Гидравлические.
  • Электронные.

Приборы с механическим принципом действия бывают:

  • Рычажные.
  • Пружинные.

Встречаются модели динамометрических приборов, в которых задействованы сразу два вида силовых устройств!

В медицинской практике чаще всего используются следующие виды приборов:

  1. ДинамометрыМеханический пружинный. Усилие в нём передается сжимающейся или растягивающейся пружине. Значение силы упругости при этом строго пропорционально величине деформирующего воздействия. Пружинный принцип работы применен в простейшем безмене.
  2. Механический рычажный. Деформирующее усилие передается в данном приборе с помощью рычага. Показания динамометра регистрируют величину деформации. На таком алгоритме действия основана работа автомобильного динамометрического ключа. Точность показаний обоих механических устройств зависит от температуры окружающей среды.
  3. Гидравлический. Под воздействием измеряемой прибором силы жидкость выдавливается из гидроцилиндра. Затем она проходит по трубке и поступает на записывающий датчик, регистрирующий точное её количество. Данный прибор точнее своих механических собратьев, но гораздо сложнее в изготовлении. Достоверность показаний тут напрямую зависит от точности дозирования жидкости и от качества герметичности.
  4. Электронный. В нём поступающее на датчик деформирующее усилие преобразуется в электрический сигнал. Кроме того, в приборе имеется ещё один датчик. Он усиливает сигнал, поступающий на первый датчик, и фиксирует его в памяти устройства.

В электронных конструкциях применяются типы индуктивных, пьезоэлектрических и других датчиков. В процессе деформации датчика сопротивление возрастает — как следствие, меняются токи. В результате, сила давления на датчик оказывается прямо пропорциональной силе передаваемого прибором электрического сигнала.

Электрический динамометр – это высокоточный, небольшой по габаритам и лёгкий по весу прибор!

Читайте также: Персональные профессиональные алкометры – самые популярные модели и цены на алкометры

Чем отличается кистевой или ручной динамометр от станового?

В медицине динамометрические устройства применяются для определения силы, оценки работоспособности и выносливости человеческого организма. С помощью этих несложных приборов можно сделать достаточно точное заключение о состоянии мышц человека.

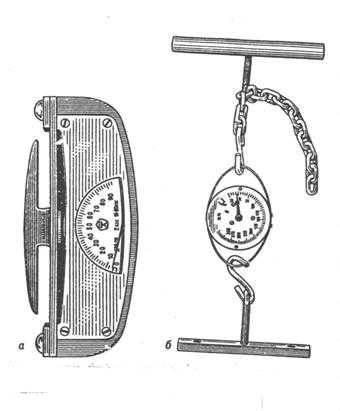

Для медицинских целей применяются в основном ручные динамометры и становые модели приборов!

Динамометры

Вариант ручного динамометра определяет мышечную силу пальцев рук человека, сжимающего его своей кистью. Отсюда и второе название – кистевой. Данным прибором повсеместно пользуются физиотерапевты, чтобы оценивать в динамике восстановление мышечной силы пациента после перенесенной травмы. Кистевыми динамометрами широко пользуются в экспедиторских и транспортных компаниях при тестировании вновь принятых работников. Их применяют также в правоохранительных органах, МЧС и вооруженных силах, в организациях профессионального спорта и фитнес-клубах.

Сегодня выпускаются ручные приборы механической и электронной модификаций. Точность измерений с их помощью зависит от соблюдения человеком определенных правил при замерах.

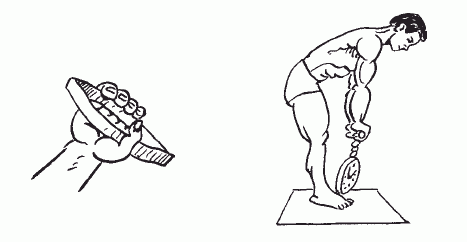

Правила эти очень просты и состоят в следующем:

  • Вторую, свободную руку надо расслабить и опустить вниз.
  • Затем её нужно отвести в сторону и расположить перпендикулярно туловищу.
  • Руку с устройством следует вытянуть вперед.
  • Сжимать динамометр кистью следует по команде настолько сильно, насколько это возможно.

По данному алгоритму делается измерение силы каждой руки поочередно, несколько раз подряд.

Из полученных результатов для каждой руки выбирается тот, который лучше!

При нарастании мышечной массы в процессе тренировок показатели, полученные с помощью динамометра, улучшаются.

ДинамометрыТочные абсолютные показатели получить довольно трудно, так как на них влияет множество субъективных факторов. Поэтому в расчет берётся, как правило, величина относительной силы кистей рук. Для её вычисления измеренную динамометром силу в килограммах умножают на сто, а затем делят на вес тела человека. У людей, не занимающихся профессионально спортом, относительный показатель равен 45-50 единиц для женщин и 60-70 единиц — для мужчин.

С помощью становых динамометров можно протестировать на статическую силу и выносливость все мышцы, сгибающие и разгибающие корпус человека!

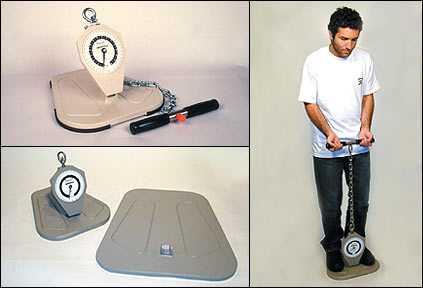

Становой прибор похож внешне на ножной эспандер. Его составные части – это рукоятка, подставка под ноги, трос, оснащенный датчиком измерительный прибор и отсчитывающее устройство.

Для измерения мышечной силы человеку нужно:

  • Встать обеими ногами на подножку прибора.
  • Наклонить корпус вперед, сгибаясь в пояснице.
  • Взяться на рукоять динамометра обеими руками.
  • Ноги в коленях при этом не сгибать.
  • Затем рукоятку прибора нужно потянуть вверх на себя изо всех сил.

Принцип расчета относительных показателей для становых приборов такой же, как и для ручных. Но величины индексов значительно выше. При индексе до 170 единиц становая сила оценивается как низкая. Показатели от 170 до 200 единиц говорят о силе ниже средних значений. Средней считается сила выпрямляющих тело мышц при значениях индекса от двухсот до двухсот тридцати. Индекс от 230 до 260 единиц свидетельствует о значениях выше среднего. А более двухсот шестидесяти – это показатели высокой разгибающей туловище силы.

Для чего нужно знать силовые показатели?

На силу мускулов человека влияют его пол и возраст, вес тела и уровень усталости. Во многом зависит показатель силы от времени суток и типа мышечной тренировки.

Замечено, что в средине дня фиксируется, как правило, максимальное значение данного показателя. А утром и вечером – минимальное.

В то же время нормальная мышечная сила конкретного человека может быть ослаблена в связи с тем, что:

  • Он болеет каким-либо заболеванием или испытывает временное недомогание.
  • Человек находятся в состоянии депрессии или стресса.
  • По ряду причин сбился привычный для его организма режим питания и распорядок дня.

Зачастую данные показатели понижены у лиц пожилого возраста и у людей, не поддерживающих себя в должной физической форме.

Динамометры

Врачи назначают пациентам измерение мускульной силы на динамометре для контроля физического развития как детей и подростков, так и взрослых людей.

При проведении замеров необходимо следить, чтобы в начальном положении стрелка прибора стояла на нулевой отметке!

После замера показания обязательно записываются. Это поможет медикам в дальнейшем оценить изменение состояния здоровья человека за определенный промежуток времени.

Тем, у кого показатели мышечной силы невысоки, врачи рекомендуют занятия приемлемым видом спорта. Ведь физические упражнения делаются не только для наращивания бицепсов. Прежде всего, они укрепляют иммунитет организма, повышают его работоспособность.

Обзор популярных моделей и цен на динамометры медицинских

В России производится несколько разновидностей медицинских динамометрических приборов. Среди них есть механические и электронные модели. Для взрослых и детей выпускаются становые и кистевые устройства разной ценовой категории.

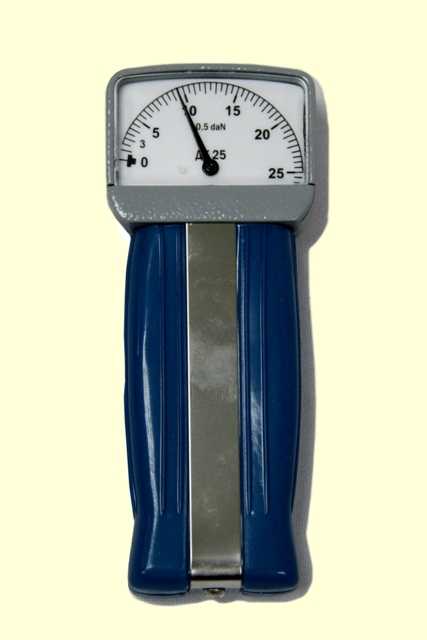

Динамометр кистевой ДК-25, ДК-50, ДК-100, ДК-140

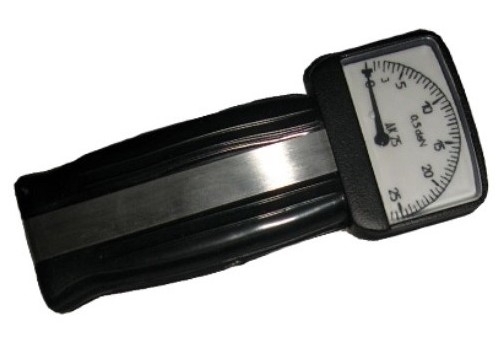

Dk25Перечисленные модели относятся к категории пружинных механических приборов. Они предназначаются для измерения мышечной силы у людей разного возраста и состояния здоровья. Устройства для динамометрии нужны в поликлиниках и диспансерах, в санаторно-оздоровительных и клинических учреждениях, в секциях различных видов спорта.

Принцип работы, форма и размер данных моделей мало отличаются между собой. Главная разница — в диапазоне измерений.

Цифры, входящие в наименование прибора, свидетельствуют о верхнем пределе диапазона!

В частности, ДК-25 – это динамометр кистевой, позволяющий измерять силу максимум до 25 деканьютонов. Прибор ДК-140 имеет верхний предел измерений, равный 140 деканьютонам.

Стоимость ручных пружинных моделей составляет от 3100 до 3900 рублей.

Динамометр ДМЭР-120, ДМЭР-30

Данные модели представляют собой ручные электронные приборы, выпускаемые для измерения кистевой мышечной силы пациентов. Их используют в клиниках, стационарах, реабилитационных центрах, в школьных медицинских кабинетах. Они применяются также в профессиональном и любительском спорте и в физиологической практике.

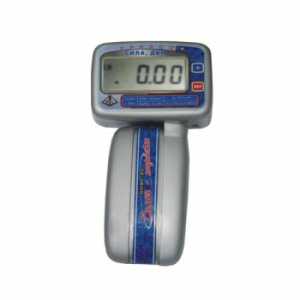

Динамометр ДМЭР-120, ДМЭР-30Прибор ДМЭР-120 выпускается для взрослых людей. При сжатии кистью корпуса динамометра прикладываемая мышечная сила преобразуется в электрический сигнал определенной частоты. Полученные показания проходят обработку в цифровом микропроцессоре. Устройство оснащено жидкокристаллическим табло с индикатором, на который выводится окончательный результат. С его помощью можно производить измерение в пределах от 2 до 120 даН.

Есть вариант исполнения данной модели с индикатором, вынесенным за пределы прибора!

Цена модели составляет порядка четырёх тысяч рублей. Исполнение с выносным индикатором стоит на 500 рублей дороже. Конструкция имеет автономную систему питания от аккумуляторных элементов.

ДМЭР-30 – это детский динамометр. Им измеряют силу мышц рук у детей старшего и среднего возраста.

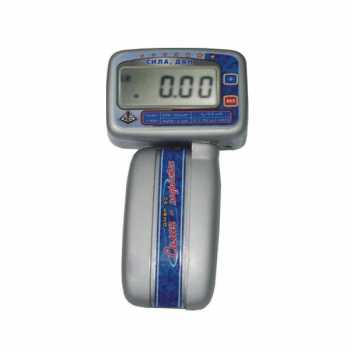

Динамометр ДМЭР-120, ДМЭР-30Ребенку удобно держать в руке данный прибор, так как он имеет корпус небольшого размера!

Кроме того, прибор очень лёгкий — он весит всего 90 гр. Устройство может работать в двух режимах. Обычный режим после измерений нужно отключать вручную. В экономичном

режиме предусмотрено автоматическое самоотключение прибора спустя одну минуту после произведения замера. Максимальный предел измерения в данном приборе составляет 30 даН. Стоимость данной модели — 3400-3600 рублей.

Динамометр становой ДС-200

Динамометр становой ДС-200Этот динамометрический прибор имеет диапазон измерения от 20 до 200 даН. Корпус станового измерителя силы выполнен из материала силумина и покрыт лаком. Пружинная часть сделана из никелированной стали.

Устройство определяет статическую выносливость и силу сгибающих и разгибающих мышц корпуса человека!

Прибор оснащен специальным зеркалом, благодаря которому можно видеть показания шкалы во время приложения мышечного усилия.

Становой динамометр используется в кабинетах лечебной физкультуры, в ортопедических и неврологических клиниках, в научно-исследовательских лабораториях и в спорте.

Цена станового динамометрического устройства находится в пределах 9950-12250 руб.
